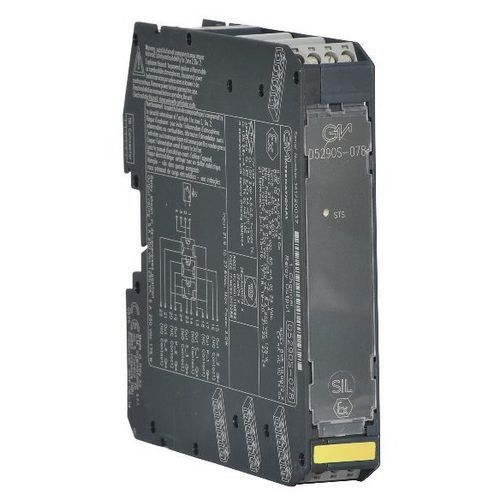

Module relais AC D5290S-078

de commutationde sécuritéà montage sur rail DIN

Le D5290-078 est un module relais adapté à la commutation de circuits de sécurité, jusqu'au niveau SIL 3, pour les industries à haut risque. Il fournit une isolation entre les contacts d'entrée et de sortie. Il met à disposition jusqu'à quatre contacts NO et deux contacts NC, qui peuvent être connectés en externe pour des charges multiples normalement alimentées (NE) ou normalement désexcitées (ND), avec déconnexion d'une ou des deux lignes d'alimentation, et des charges de service supplémentaires. Une large compatibilité avec différents DCS/PLC est garantie : le test des impulsions de commande est permis par un circuit interne dédié, qui empêche le scintillement du contact et de la LED. Ce module relais ne convient pas aux applications à faible consommation de courant (signalisation de système à système, pilotage de LED, etc.).SIL 3 / SC 3 pour charges NE/ND avec pilote NE/NDInstallation en Zone 2/Div. 2Courant d'appel jusqu'à 5 A fonctionnel / 8 ADéconnexion de la charge sur les deux lignes d'alimentation disponibleCompatible avec le test d'impulsion DCS/PLCContact de service disponibleContacts multiples (jusqu'à 4 charges NE ou 2 charges ND)Isolation entrée/sortieCaractéristiques techniques:Entrée:Tension : 24 Vdc nom (21,6 à 27,6 Vdc), protégée contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression.Consommation de courant : 60 mA @ 24 Vdc, typique.Dissipation de puissance : 1.5 W @ 24 Vdc, typique.Sortie:Type : 2 contacts de relais sans tension SPDT (= contact NO + parallèle de 2 contacts NC) identifiés avec des sorties : Out S_1 & Out P_1 et Out S_3 & Out P_2 ; 2 contacts de relais SPST (NO) sans tension identifiés avec : Sortie S_2 et Sortie S_4. Les bornes 13-14 (Out S_1), 15-16 (Out S_2), 21-22 (Out S_4) et 23-24 (Out S_3) sont : ouvertes lorsque le relais est hors tension, fermées lorsque le relais est sous tension. Les bornes 17-18 (Out P_1) et 19-20 (Out P_2) sont : fermées lorsque le relais est hors tension, ouvertes lorsque le relais est sous tension.Matériau des contacts : Alliage d'Ag (sans Cd) ou AgSnO2 : 5 A 250 Vac 1250 VA, 5 A 250 Vdc 175 W (charge résistive).Courant d'appel : 8 A @ 30 Vdc, 250 Vac.Courant de commutation min. du contact : 100 mA.Pouvoir de coupure DC et AC : se référer au manuel d'instruction.Durée de vie mécanique / électrique : 10 * 10⁶ / 5 * 10⁴ fonctionnement, typique.Temps de fonctionnement / de relâchement : 55 ms / 25 ms, typique.Isolement:Type : Input/All Outs 2.5 kV ; Out S_1 & Out P_1/Out S_3 & Out P_2, Out S_2, Out S_4 500 V ; Out S_3 & Out P_2/Out S_2, Out S_4 500 V ; Out S_2/Out S_4 500 V.Conditions environnementales:Température de fonctionnement : -40 à +60 °C.Température de stockage : -45 à +80 °C.Montage:Type : Rail DIN 35 mm, ou sur carte Term. Poids : environ 145 g.Connexion : par borniers à vis débrochables polarisés pour accepter des terminaisons jusqu'à 2,5 mm² (13 AWG).Dimensions : Largeur 22,5 mm, Profondeur 123 mm, Hauteur 120 mm.Canaux : 1État : ACTIF
