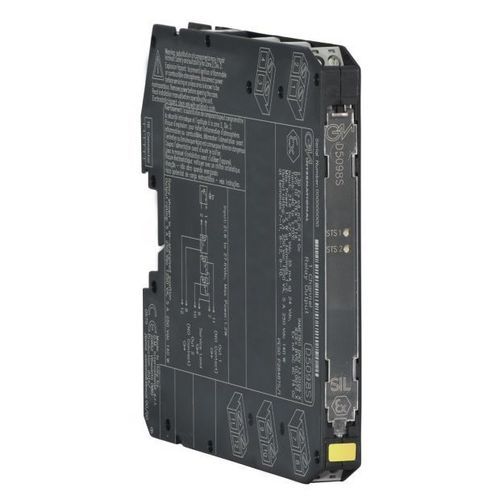

Module relais AC D5098S

de commutationde sécuritéà montage sur rail DIN

Le D5098S est un module de sortie relais adapté à la commutation de circuits liés à la sécurité, jusqu'au niveau SIL 3, pour les industries à haut risque. Il assure l'isolation entre les contacts d'entrée et de sortie. Il met à disposition des contacts NO pour jusqu'à deux charges normalement alimentées (NE) et des contacts NC à des fins de service. Une large compatibilité avec différents DCS/PLC est garantie : le test des impulsions de commande est permis par un circuit interne dédié, qui empêche les contacts et le scintillement des LED.SIL 3 / SC 3 pour charges NE avec driver NEInstallation en zone 2Jusqu'à 5 A fonctionnels / 6 A de courant d'appelCompatible avec les tests d'impulsions DCS/PLCContact service disponibleIsolation entrée/sortieEntréeType24 Vcc nominal (21.6 à 27.6 Vcc), protégé contre l'inversion de polarité. Les bobines de relais sont protégées en interne par des diodes de suppression.Consommation électrique45 mA à 24 Vcc, typiqueDissipation de puissance1.1 W (D5098D), à 24 Vcc, typique.SortieType1 contact de relais SPDT libre de tension identifié avec les sorties : Out 1 (contact NO) bornes 7-8 et Service Load Out 1 (contact NC) bornes 7-11 ; 1 contact de relais SPDT sans tension identifié avec les sorties Out 2 (contact NO) bornes 9-10 et Service Load Out 2 (contact NC) bornes 9-12 (uniquement pour D5098D). Les bornes 7-8 (Out 1) et 9-10 (Out 2, uniquement pour D5098D) sont ouvertes lorsque le relais est hors tension, fermées lorsque le relais est sous tension. Les sorties de charge de service (non SIL) aux bornes 7-11 et 9-12 (uniquement pour le D5098D) sont normalement fermées lorsque le relais est hors tension, ouvertes lorsque le relais est sous tension.Matériel de contactAlliage Ag (sans Cd), plaqué or.Évaluation de contact5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (charge résistive).Contact min. courant de commutation1 mA.Courant d'appel de contact6 A à 24 VCC, 250 VCA.Pouvoir de coupure en charge DC et ACreportez-vous au manuel d'instructions.Contacter le déclassement du courantreportez-vous au manuel d'instructions.Durée de vie mécanique / électriqueFonctionnement 5 * 10⁶ / 3 * 10⁴, typique.Temps de fonctionnement/libération30 ms / 20 ms, typique.IsolationTension d'essaiSortie/Entrée 1.5 kV ; Entrée/Entrée 500 V ; Sortie/Sortie 1.5 kV.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température -45 à +80 °C.MontageTypeRail DIN 35 mm, ou sur mesure Terme. Conseil.Poidsenviron 110 gConnexionpar borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 1Statut : ActifCaractéristiques / Spécifications techniques :Module de sortie relais SIL3 pour charges NE 5 AIsolation entrée/sortieInstallation en zone 2Compatible avec tests d'impulsions DCS/PLCTempérature de fonctionnement : –40 à +70 °CDimensions : 12.5 x 123 x 120 mmPoids : ~110 g
