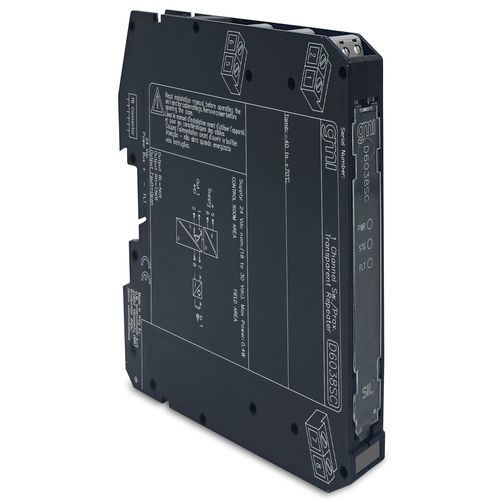

Répéteur de courant D6038SC

sur rail DINuniversel

SIL3 Line-Fault Transparent Switch/Proximity RepeaterLe Switch/Proximity Detector Repeater D6038 est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité et répète l'état de l'entrée vers la sortie. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou s'ouvrir complètement. La sortie du module répète l'état de l'entrée selon la correspondance suivante : état d'entrée bas → RL, état d'entrée haut → RH. La sortie peut également être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre si un défaut (circuit ouvert ou court-circuit) survient à l'entrée correspondante.SIL 3 / SC 3Détection de circuit ouvert et de court-circuit sur le terrainMiroir universel de défaut sur PLC DITisolation de trois ports, entrée/sortie/alimentationProgrammation sur le terrain par commutateur DIPHaute densité, deux canaux par unitéÉtat : ACTIVECanaux : 1Tension d'alimentation24 Vdc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation de courant15 mA @ 24 Vdc, typique.Dissipation de puissance0,4 W @ 24 Vdc, typique.EntréeNiveaux de courant de commutation d'entréeON ≥ 2,1 mA, OFF ≤ 1,2 mA.Courant de défaut ouvert ≤ 0,05 mA.Résistance de défaut court ≤ 100 Ω.Absence de défautCourant ≥ 0,35 mA et résistance ≥ 360 Ω.Source équivalente d'entrée8 V 1 kΩ typique (8 V à vide, 8 mA en court-circuit).Type de sortieRelais statiques SPST sans tension, avec résistances en série (RL) et en parallèle (RH-RL), tolérance de ±5 %.Impédance de défaut> 1 MΩ.Tension max30 Vdc.Temps de réponse500 µs.Réponse en fréquence1 kHz maximum.IsolationTension d'essaiIn/Out 1,5 kV ; In/Supply 1,5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Température de stockageLimites de température -45 à +80 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. personnalisée.Poidsenviron 120 g.Poidsenviron 120 g.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. personnalisée.Poidsenviron 120 g.Poidsenviron 120 g.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Poids environ 120 g.ConnexionPar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.Certifications:EMC : D5000/D6000 EAC EMC Declaration of Conformity (Eurasian Community, CONTROL, 2024-09-26)SIL : TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV_SUD, 2025-09-19)Déclarations de conformité:EU Declaration of Conformity for D6000 seriesDeclaration of Conformity G3 complianceCaractéristiques techniques:Produit : D6038SCMarque : G.M. InternationalStatut : ACTIVECanaux : 1Tension d'alimentation : 24 Vdc nom. (18 à 30 Vdc)Consommation de courant : 15 mA @ 24 VdcDissipation de puissance : 0.4 W @ 24 VdcNiveaux de courant de commutation d'entrée : ON ≥ 2,1 mA, OFF ≤ 1,2 mADéfaut d'ouverture : Courant ≤ 0,05 mAShort fault : Résistance ≤ 100 ΩPas de défaut : Courant ≥ 0,35 mA et résistance ≥ 360 ΩSource équivalente d'entrée : 8 V 1 kΩ typiqueType de sortie : Relais statiques SPST sans tensionImpédance de défaut : > 1 MΩTension de sortie maximale : 30 VdcTemps de réponse : 500 µsRéponse en fréquence : 1 kHz maxTension de test d'isolement : In/Out 1.5 kV ; In/Supply 1.5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 VOtempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CMontage : Rail DIN 35 mmPoids : environ 120 gConnexion : Bornes à vis débrochables jusqu'à 2,5 mm² (13 AWG)Dimensions : 12.5 x 123 x 120 mm
