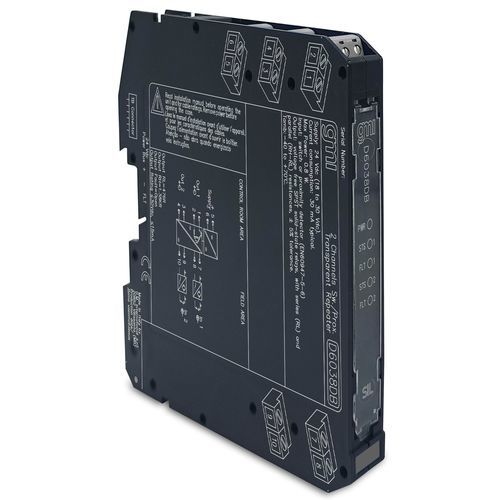

Répéteur de courant D6038DB

sur rail DINuniversel

Le répéteur d'interrupteur/détecteur de proximité D6038 est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité et répète l'état de l'entrée vers la sortie. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou s'ouvrir complètement. La sortie du module répète l'état de l'entrée selon la correspondance suivante : état bas de l'entrée -> RL, état haut de l'entrée -> RH. La sortie peut également être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre si un défaut (circuit ouvert ou court-circuit) se produit à l'entrée correspondante.SIL 3 / SC 3Détection de circuit ouvert et de court-circuit sur le terrainMiroir universel de défaut sur le PLC DITisolation de trois ports, entrée/sortie/alimentationProgrammation sur le terrain par commutateur DIPHaute densité, deux canaux par unitéÉtat : ACTIVECanaux : 2Données techniquesTension d'alimentation24 Vdc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation de courant30 mA @ 24 Vdc, typique.Dissipation de puissance1,0 W @ 24 Vdc, typique.EntréeNiveaux de courant de commutation d'entréeON ≥ 2,1 mA, OFF ≤ 1,2 mA.Courant de défaut ouvert ≤ 0,05 mA.Résistance de défaut court ≤ 100 Ω.Absence de défautCourant ≥ 0,35 mA et résistance ≥ 360 Ω.Source équivalente d'entrée8 V 1 kΩ typique (8 V à vide, 8 mA en court-circuit).Type de sortieRelais statiques SPST sans tension, avec résistances en série (RL) et en parallèle (RH-RL), tolérance de ±5 %.Impédance de défaut> 1 MΩ.Tension max30 Vdc.Temps de réponse500 µs.Réponse en fréquence1 kHz maximum.IsolationTension d'essaiIn/Out 1,5 kV ; In/Supply 1,5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Température de stockageLimites de température -45 à +80 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. personnalisée.Poidsenviron 135 g.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg.Poids en kg. Poids environ 135 g.ConnexionPar borniers à vis débrochables polarisés pour accepter des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.CertificationsEMC : D5000/D6000 EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL : TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Déclarations de conformitéDéclaration de conformité UE pour la série D6000Déclaration de conformité G3Charactéristiques / Spécifications techniquesProduit : D6038DBType : Répéteur d'interrupteurs/détecteurs de proximitéCanaux : 2Niveau SIL : 3Entrée : Interrupteurs ou détecteurs de proximitéSortie : Relais statiques SPSTIsolation : Trois ports (Entrée/Sortie/Alimentation)Montage : Rail DIN 35 mmDimensions : 12.5 x 123 x 120 mmPoids : 135 gTempérature de fonctionnement : -40 à +70 °C
