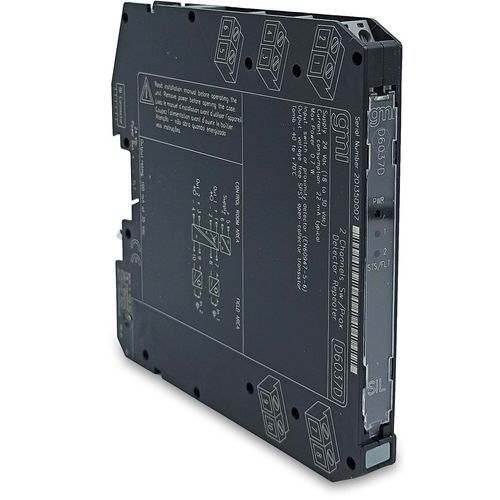

Répéteur de courant D6037D

sur rail DIN

Le répéteur d'interrupteur/détecteur de proximité D6037 est un module adapté aux applications nécessitant le niveau SIL 2 dans les systèmes de sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité, situés en zone dangereuse, et répète l'état de l'entrée vers un transistor à collecteur ouvert en zone sûre. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. Si nécessaire, la sortie peut également être inversée.SIL 2 / SC 3Entrée de la zone 0/Div. 1Installation dans la zone 2/Div. 2Sortie transistor haute fréquenceDétection de circuit ouvert et de court-circuit sur le terrainProgrammation sur le terrain par commutateur DIPIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux canaux par unitéCaractéristiques techniques:Tension d'alimentation24 Vdc nom (18 à 30 Vdc), protégée contre l'inversion de polarité.Consommation de courant22 mA @ 24 Vdc avec entrée en court-circuit et transistor fermé, typique.Dissipation de puissance0,53 W @ 24 Vdc avec entrée en court-circuit et transistor fermé, typique.EntréeNiveaux de courant de commutation d'entréeON ≥ 2,1 mA, OFF ≤ 1,2 mA.Niveaux de courant de défautdéfaut ouvert ≤ 0,2 mA, défaut court ≥ 6.8 mASource équivalente d'entrée8 V 1 kΩ typique (8 V à vide, 8 mA en court-circuit).Type de sortieTransistor à collecteur ouvert optocouplé SPST sans tension.Capacité de collecteur ouvert/drain100 mA @ 35 Vdc (≤ 1,5 V de chute de tension).Courant de fuite≤ 50 μA @ 35 Vdc.Temps de réponse≤ 100 μs.Réponse en fréquence5 kHz maximum.IsolationTension d'essaiI.S. In/Out 2,5 kV ; I.S. In/Supply 2.5 kV ; I.S. In/ I.S In 500 V ; Out/Supply 500 V ; Out /Out 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Température de stockageLimites de température -45 à +80 °C.Description de la sécuritéEquipementAppareil associé et matériel électrique ne produisant pas d'étincelles.Paramètres de sécuritéUo = 10,5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte term. personnalisée. Poidsenviron 125 g (D6037D), 110 g (D6037S).Connexionparbornesàvisàdéconnexion enfichables polarisées pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 2
