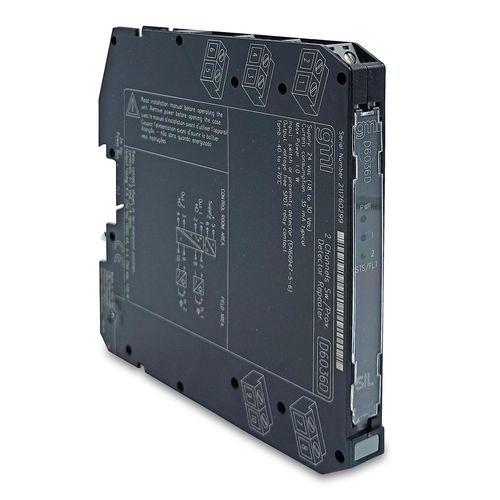

Répéteur de courant D6036D

sur rail DIN

SIL2 Switch/Proximity Relay-Out RepeaterLe Switch/Proximity Detector Repeater D6036 est un module adapté aux applications nécessitant le niveau SIL 2 dans les systèmes de sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité et répète l'état de l'entrée sur un contact de relais. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. Si nécessaire, la sortie peut également être inversée.SIL 2 / SC 3Sortie de relais à haute tension/courant nominalDétection de circuit ouvert et de court-circuit sur le terrainProgrammation sur le terrain par commutateur DIPIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux canaux par unitéCaractéristiques techniques:Tension d'alimentation24 Vdc nom (18 à 30 Vdc), protégée contre l'inversion de polarité.Consommation de courant35 mA @ 24 Vdc avec entrée en court-circuit et relais sous tension, typique.Dissipation de puissance0,85 W @ 24 Vdc avec entrée en court-circuit et relais sous tension, typique.EntréeNiveaux de courant de commutation d'entréeON ≥ 2,1 mA, OFF ≤ 1,2 mA.Niveaux de courant de défautdéfaut ouvert ≤ 0,2 mA, défaut court ≥ 6,8 mA.Source d'entrée équivalente8 V 1 kΩ typique (8 V à vide, 8 mA en court-circuit).Type de sortieContact de relais SPST libre de tension.Matériau du contactAlliage d'Ag (sans Cd), plaqué or.Puissance de contact4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (charge résistive).Courant de commutation min. du contact1 mA.Pouvoir de coupure des charges DC et ACvoir le manuel d'instructions.Durée de vie mécanique / électrique5 * 10⁶ / 3 * 10⁴ fonctionnement, typique.Temps de fonctionnement / relâchement8 / 4 ms, typique.Réponse en fréquence10 Hz maximum.IsolationTension d'essaiI.S. Entrée/Sortie 1.5 kV ; I.S. In/Supply 1.5 kV ; I.S. In/ I.S In 500 V ; Out/Supply 1.5 kV ; Out/Out 1.5 kV.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Température de stockageLimites de température -45 à +80 °C.Description de la sécuritéEquipementAppareil associé et équipement électrique ne produisant pas d'étincelles.Paramètres de sécuritéUo = 10.5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation.Poidsenviron 135 g.Connexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 2Certifications:EMC : D5000/D6000 EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL : TUV IT 25 SIL 0635 SIL Certificate Summary (International, TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19)
