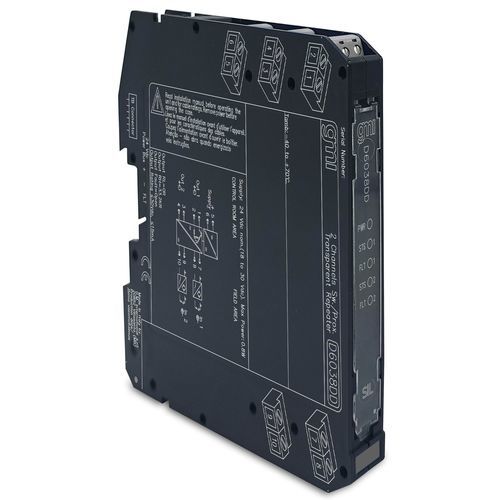

Répéteur de courant D6038DD

sur rail DINuniversel

Le répéteur interrupteur/détecteur de proximité D6038 est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité et répète l'état d'entrée à la sortie. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou il peut s'ouvrir complètement. La sortie du module répète l'état d'entrée selon la correspondance suivante : état d'entrée bas → RL, état d'entrée haut → RH. Alternativement, la sortie peut être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre si un défaut (circuit ouvert ou court-circuit) se produit au niveau de l'entrée correspondante.SIL3 / SC3Détection de rupture ou de court-circuitSurveillance du défaut sur l’entrée logique de l’automateIsolation à trois ports, entrée/sortie/alimentationProgrammation facile par DIP SwitchHaute densité, deux NOMBRE DE VOIES par unitéCaractéristiques techniques :AlimentationTension24 Vcc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique30 mA à 24 Vcc, typique.Dissipation de puissance1.0 W à 24 Vcc, typique.EntréeNiveaux de courant de commutation d'entréeMARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA.RuptureCourant ≤ 0.05 mA.Court-circuitRésistance ≤ 100 Ω.Sans défautCourant ≥ 0.35 mA et résistance ≥ 360 Ω.Source équivalente d'entrée8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit).SortieTypeRelais statiques SPST sans tension, avec résistances série (RL) et parallèle (RH-RL), tolérance ±5%.Impédance du défaut> 1 MΩ.Tension max30 Vcc.Temps de réponse500 µs.Réponse en fréquence1kHz maximum.IsolationTension d'essaiEntrée/Sortie 1.5 kV; Entrée/alimentation 1.5 kV; Entrée/In 500 V; Sortie/Alimentation 500 V; Sortie/Sortie 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température –40 à +70 °C.Température de stockageLimites de température –45 à +80 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poidsenviron 135 g.La connexionPar bornes à vis polarisées enfichables compatibles terminaisons jusqu’à 2,5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 2Statut : Actif
