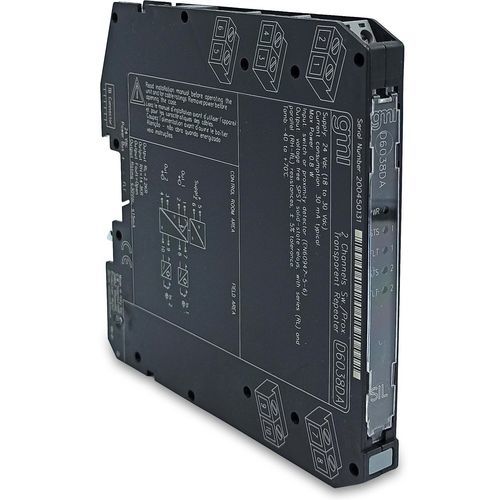

Répéteur de courant D6038DA

universel

Le répéteur interrupteur/détecteur de proximité D6038DA est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité et répète l'état d'entrée à la sortie. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou il peut s'ouvrir complètement. La sortie du module répète l'état d'entrée selon la correspondance suivante : état d'entrée bas → RL, état d'entrée haut → RH. Alternativement, la sortie peut être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre si un défaut (circuit ouvert ou court-circuit) se produit au niveau de l'entrée correspondante. - SIL3 / SC3 - Détection de rupture ou de court-circuit - Surveillance du défaut sur l’entrée logique de l’automate - Isolation à trois ports, entrée/sortie/alimentation - Programmation facile par DIP Switch - Haute densité, deux NOMBRE DE VOIES par unité Données techniques Alimentation - Tension: 24 Vcc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité. - Consommation électrique: 30 mA à 24 Vcc, typique. - Dissipation de puissance: 1.0 W à 24 Vcc, typique. Entrée - Niveaux de courant de commutation d'entrée: MARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA. - Rupture: Courant ≤ 0.05 mA. - Court-circuit: Résistance ≤ 100 Ω. - Sans défaut: Courant ≥ 0.35 mA et résistance ≥ 360 Ω. - Source équivalente d'entrée: 8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit). Sortie - Type: Relais statiques SPST sans tension, avec résistances série (RL) et parallèle (RH-RL), tolérance ±5%. - Impédance du défaut: > 1 MΩ. - Tension max: 30 Vcc. - Temps de réponse: 500 µs. - Réponse en fréquence: 1kHz maximum. Isolation - Tension d'essai: Entrée/Sortie 1.5 kV ; Entrée/alimentation 1.5 kV ; Entrée/In 500 V ; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V. Conditions environnementales - Température de fonctionnement: Limites de température –40 à +70 °C. - Température de stockage: Limites de température –45 à +80 °C. Montage - Type: Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate. - Poids: environ 135 g. - La connexion: Par bornes à vis polarisées enfichables compatibles terminaisons jusqu’à 2,5 mm² (13 AWG). - Dimensions: Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm. - Statut: ACTIF - NOMBRE DE VOIES: 2 Caractéristiques / Spécifications techniques - Module répéteur interrupteur/détecteur de proximité - Niveau de sécurité SIL 3 - 2 voies par unité - Alimentation : 24 Vcc (18 à 30 Vdc) - Consommation : 30 mA typique - Dissipation : 1.0 W typique - Entrée : MARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA - Sortie : relais statiques SPST, max 30 Vcc, 500 µs - Isolation : 1.5 kV entrée/sortie et entrée/alimentation - Température de fonctionnement : –40 à +70 °C - Montage sur rail DIN 35 mm - Dimensions : 12.5 x 123 x 120 mm - Poids : 135 g
