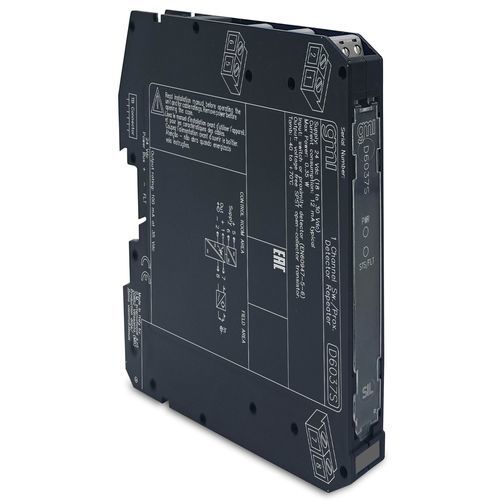

Répéteur de courant D6037S

sur rail DIN

Commutateur IS SIL2/Répéteur de sortie de transistor de proximitéLe répéteur de commutateur/détecteur de proximité D6037 est un module adapté aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité, situés dans une zone dangereuse, et répète l'état d'entrée vers un transistor à collecteur ouvert dans une zone sûre. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. Si nécessaire, la sortie peut également être inversée.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Sortie transistor haute fréquenceDétection de rupture ou de court-circuitProgrammation facile par DIP SwitchIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéAlimentationTension24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique12 mA à 24 Vcc avec entrée de court-circuit et transistor fermé, typique.Dissipation de puissance0.30 W à 24 Vcc avec entrée de court-circuit et transistor fermé, typique.EntréeNiveaux de courant de commutation d'entréeMARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA.Niveaux de courant de défautdéfaut ouvert ≤ 0.2 mA, défaut court ≥ 6.8 mASource équivalente d'entrée8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit).SortieTypeClassement collecteur ouvert/vidange100 mA @ 35 Vdc (chute de tension ≤ 1.5 V).Courant de fuite≤ 50 μA à 35 Vcc.Temps de réponse≤ 100 µs.Réponse en fréquence5kHz maximum.IsolationTension d'essaiSI entrée/sortie 2.5 kV; IS In/Alimentation 2.5 kV; IS In/ IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température –45 à +80 °C.Description de sécuritéÉquipementAppareils associés et matériel électrique anti-étincelles.Paramètres de sécuritéUo = 10.5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poidsenviron 110 g.La connexionpar borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : ACTIFNombre de voies : 1Caractéristiques / Spécifications techniques :Commutateur IS SIL2/Répéteur de sortie de transistor de proximitéModule adapté aux applications nécessitant le niveau SIL 2Configuration pour interrupteurs ou détecteurs de proximité en zone dangereuseRépète l'état d'entrée vers un transistor à collecteur ouvert en zone sûreDétection de défaut sélectionnable pour capteurs équipés de résistances de fin de ligneSortie inversable si nécessaireAlimentation : 24 Vdc (18 à 30 Vdc)Consommation : 12 mA à 24 VccDissipation : 0.30 W à 24 VccEntrée : MARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mASortie : 100 mA @ 35 Vdc, ≤ 50 μA fuite, ≤ 100 µs temps de réponse, 5kHz maxIsolation : 2.5 kV entrée/sortie et alimentationTempérature de fonctionnement : –40 à +70 °CMontage : Rail DIN 35 mmPoids : 110 gDimensions : 12.5 x 123 x 120 mm
