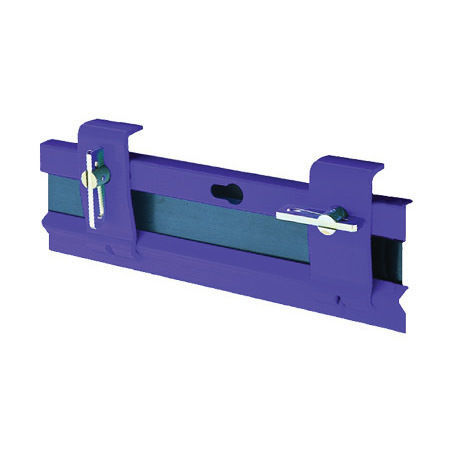

Crapaud de fixation Flex-Lok™

Le serre-jupe Flex-Lok™ maintient le caoutchouc de jupe aux zones de chargement du convoyeur et est conçu pour des applications de chargement sévères et intensives.

Fonctionnalités et avantages

• Construction en acier avec finition thermolaquée résistante à la corrosion pour une durée de service prolongée en environnements standards.
• Installation simple : la barre de retenue du caoutchouc de jupe est maintenue entre des plaques de serrage pour une fixation positive.
• Accès latéral pour l'installation et la maintenance, permettant un service sûr sans pénétrer la goulotte du convoyeur.
• Réglage rapide par cales de verrouillage sur les goupilles de serrage pour une mise en tension et un repositionnement rapides.
• Goupille anti‑vibration empêchant le desserrage en fonctionnement.
• Version Mini Flex-Lok disponible pour les applications en espace réduit.
• Disponible en acier inoxydable pour environnements corrosifs.

Installation

• Le panneau de jupe et le caoutchouc de jupe ne sont pas fournis.
• Un ensemble Serre-jupe comprend : un rail de serrage 6' (1,8 m), 4 plaques de serrage, 4 goupilles de serrage et une barre de retenue 6' (1,8 m).
• Un ensemble Mini Serre-jupe comprend : un rail de serrage 6' (1,8 m), 3 mini plaques de serrage, 3 goupilles de serrage et une barre de retenue 6' (1,8 m).

Caractéristiques techniques

• Taille du module : 6' (1800 mm).
• Plage d'épaisseur du caoutchouc de jupe : 5/16" à 1" (8 à 25 mm).
• Hauteur totale : Standard : 7" (180 mm) ; Mini : 4,5" (115 mm).
• Distance goupille-barre de serrage : Standard : 4" (100 mm) ; Mini : 2,5" (65 mm).
