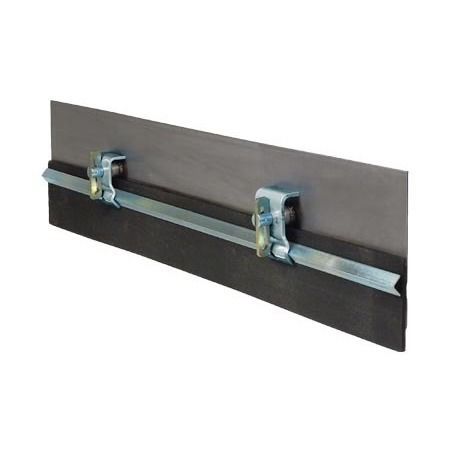

Crapaud de fixation RMC1 series

La pince de jupe RMC1 maintient la jupe et le caoutchouc de jupe aux zones de chargement des convoyeurs afin de réduire les pertes de matériau, le nettoyage et les arrêts de convoyeur.

Fonctionnalités et avantages

• Installation simple avec peu de pièces et instructions pas à pas
• Accès de service sécurisé côté convoyeur pour l'installation et la maintenance
• Réglage rapide grâce aux cales de verrouillage sur les goupilles de serrage
• Goupille antivibrations pour assurer le verrouillage en fonctionnement
• Modèle LS (Limited Space) disponible pour les espaces restreints et les équipements portables
• Option Pick-A-Length (PAL) PAK pour longueurs spéciales ou supérieures
• PAL PAK à boulonner disponible lorsque le soudage n'est pas possible

Installation

• Plaque de jupe et caoutchouc non inclus
• Une pince de jupe comprend deux plaques de serrage (Standard ou LS), deux goupilles de serrage et une barre de serrage de 4' (1,2 m)
• Le Pick-A-Length (PAL) PAK contient 2 plaques et 2 goupilles de serrage — le client fournit la barre de serrage (1" x 1" x 1/8" cornière) à la longueur requise

PAL PAKs par longueur de système

• Longueur du système de jupe → PAL PAKs nécessaires
  • 1'-4' (0,3 m–1,2 m) : 1
  • 5'-8' (1,5 m–2,4 m) : 2
  • 9'-12' (2,8 m–3,8 m) : 3
  • 13'-16' (4,0 m–4,9 m) : 4
  • 17'-20' (5,2 m–6,1 m) : 5

Caractéristiques techniques / spécifications

• Taille du module : 4' (1200 mm)
• Plage d'épaisseur du caoutchouc de jupe : 5/16" à 3/4" (8 à 19 mm)
• Hauteur totale : Standard 7" (180 mm) ; LS 4,5" (115 mm)
• Distance goupille — barre de serrage : Standard 4" (100 mm) ; LS 2,5" (65 mm)
• Inclus avec une pince de jupe standard : 2 plaques de serrage (Standard ou LS), 2 goupilles, 1 barre de serrage (4' / 1,2 m)
• Le PAL PAK contient 2 plaques et 2 goupilles ; la barre de serrage est fournie par le client (1" x 1" x 1/8" cornière) à la longueur requise
