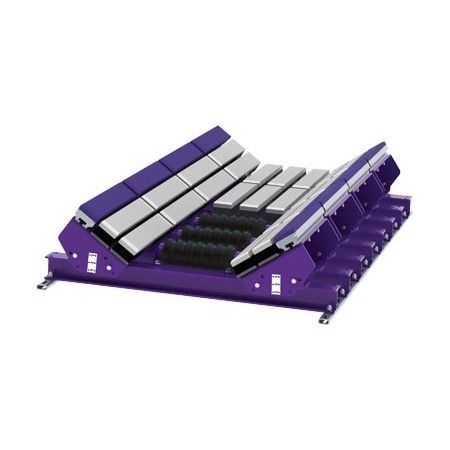

Lit d'impact pour station de chargement de convoyeur à bande MIB24-2H

Présentation

Les lits d'impact modulaires sont conçus pour offrir une capacité maximale et une contention complète dans et autour de la zone de chargement. L'empreinte modulaire de 2' (600 mm) permet de combiner des sections à barres haute énergie et des sections coulissantes à impact réduit afin d'optimiser les performances sur l'ensemble de la zone de chargement.

Caractéristiques et avantages

• Entretien rapide et facile grâce à la gouttière extractible et au retrait de la section centrale
• Toutes les barres sont chanfreinées pour fonctionner avec des bandes réversibles
• Combinaison fluide des sections coulissantes et des lits d'impact pour optimiser la performance selon les points de charge
• Construction : CEMA D
• Options d'angle de gouttière réglables : 20°, 35°, 45°
• Sections modulaires 2' (600 mm) pour une conception flexible de la zone d'impact

Installation

• Des ensembles d'idlers réglables sont disponibles et conçus pour être placés entre plusieurs lits afin de maintenir l'alignement et faciliter la maintenance

Caractéristiques / spécifications techniques

• Vitesse maximale de la bande : 1000 fpm (5 m/sec)
• Plage de température maximale : -40°F à 180°F (-40°C à 82°C)
• Empreinte sectionnelle : sections de 2' (600 mm)
• Construction : CEMA D
• Angle de gouttière réglable : 20°, 35°, 45°
• Matériau des barres coulissantes : UHMW polyéthylène 1" (25 mm) et profilé en aluminium
• Matériau des barres d'impact : UHMW polyéthylène 1" (25 mm), coussinet en caoutchouc et base en acier
• Énergie d'impact (par style) :
  • MSB (slider) : jusqu'à 200 lb-ft (jusqu'à 25 kg-m)
  • MIB (impact) : jusqu'à 1500 lb-ft (jusqu'à 200 kg-m)
• Disponible pour largeurs de bande : 24" à 72" (600 à 1800 mm)
• Exigences de calage (selon la taille du lit d'impact et le type d'idler) :
  • Idlers CEMA C ou D (5" / 125 mm) :
    • 24"–36" (600–900 mm) : utiliser (1) kit de cales ; surélever l'idler de 0,5" (13 mm)
    • 42"–72" (1050–1800 mm) : pas de calage
  • Idlers CEMA C ou D (6" / 150 mm) :
    • 24"–36" (600–900 mm) : pas de calage
    • 42"–72" (1050–1800 mm) : utiliser (1) kit de cales ; surélever le lit de 0,5" (13 mm)
  • Idlers CEMA E (6" / 150 mm et 7" / 175 mm) :
    • 36"–60" (900–1500 mm) : utiliser (3) kits de cales ; surélever le lit de 1,5" (38 mm) pour idlers 6" ; utiliser (4) kits de cales ; surélever le lit de 2" (50 mm) pour idlers 7"
    • 72" (1800 mm) : utiliser (4) kits de cales ; surélever le lit de 2" (50 mm) pour idlers 6" ; utiliser (5) kits de cales ; surélever le lit de 2.5" (64 mm) pour idlers 7"
