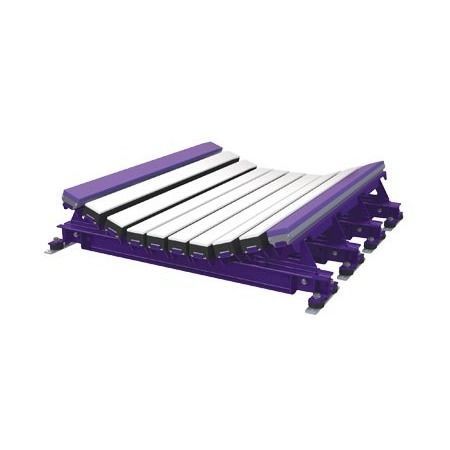

Lit d'impact pour station de chargement de convoyeur à bande DRX™ 1500

Présentation
Les Lit d'impact DRX™ 1500 sont des systèmes de support de convoyeur absorbant les chocs, conçus pour assurer une protection maximale de la bande dans la zone de chargement. Le système associe des composants structurels robustes et des dispositifs propriétaires de réduction d'énergie pour améliorer la durabilité et faciliter l'entretien.

Caractéristiques et avantages

• Système complet conçu pour assurer une protection supérieure de la bande dans la zone de chargement
• Velocity Reduction Technology™ exclusive avec supports de barre d'impact et montages d'isolation fournissant deux niveaux de réduction de l'énergie d'impact
• Entretien simplifié grâce au concept Slide-Out Service
• Angles de garnissage disponibles : 20° et 35° (autres angles sur demande)
• Longueurs de lit disponibles : 4' (1,2 m) et 5' (1,5 m)

Installation

• La clé pratique Impact Bed Handy Wrench est recommandée pour l'entretien et l'installation (voir Outils d'installation)

Exigences de calage (shim requirements)

• Pour galets C ou D (5 in / 125 mm et 6 in / 150 mm) :
  • Taille de lit d'impact 24–36 in (600–900 mm) : utiliser (1) kit de cales ; relever le galet de 0,5 in (13 mm) [galets 5 in : utiliser (1) kit ; galets 6 in : pas de kit requis]
  • Taille de lit d'impact 42–72 in (1050–1800 mm) : pas de kit requis [galets 5 in] ; utiliser (1) SHIM-KITL ; relever le lit de 0,5 in (13 mm) [galets 6 in]
• Pour galets CEMA E (6 in / 150 mm et 7 in / 175 mm) :
  • Taille de lit d'impact 36–60 in (900–1500 mm) : utiliser (3) SHIM-KITL ; relever le lit de 1,5 in (38 mm) [galets 6 in] ; utiliser (4) SHIM-KITL ; relever le lit de 2 in (50 mm) [galets 7 in]
  • Taille de lit d'impact 72 in (1800 mm) : utiliser (4) SHIM-KITL ; relever le lit de 2 in (50 mm) [galets 6 in] ; utiliser (5) SHIM-KITL ; relever le lit de 2,5 in (64 mm) [galets 7 in]

Documents et médias (sélection)

• Manuel d'instructions et fiche produit disponibles (voir documents produit)
• Vidéo de démonstration : DRX™ Impact Beds Demonstration Video

Caractéristiques techniques

• Vitesse maximale de la bande : 1000 fpm (5 m/sec)
• Plage de température d'utilisation : -40°F à 180°F (-40°C à 82°C)
• Matériau de la barre d'impact : polyéthylène UHMW, coussinet en caoutchouc et profilé en aluminium
• Énergie d'impact / catégorie : 750 - 1500 lb-ft (100 - 200 kg-m) ; pour DRX1500 la catégorie d'énergie d'impact est indiquée comme 750 à 1500 lb-ft
• Disponible pour largeurs de bande : 24 à 72 in (600 à 1800 mm)
• Angles de garnissage proposés : 20° et 35° (autres angles sur demande)
• Longueurs de lit : 4' (1,2 m) et 5' (1,5 m)
