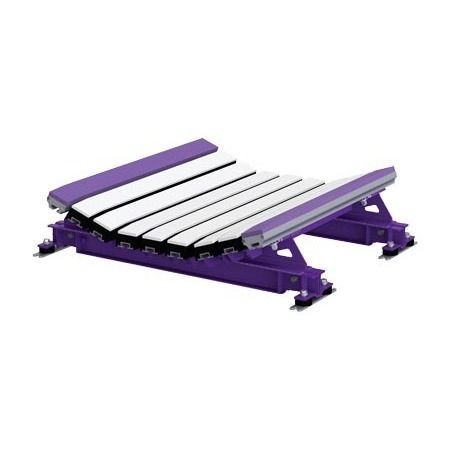

Lit d'impact pour station de chargement de convoyeur à bande DRX™ 200

Les lits d'impact DRX-143-100 sont conçus pour assurer une protection maximale de la bande dans la zone de chargement en intégrant des composants absorbant les chocs sur l'ensemble de la structure du lit.

Fonctionnalités et avantages

• Système complet conçu pour protéger la bande transporteuse au point de chargement.
• Technologie exclusive de réduction de vitesse incluant supports de barres d'impact et montures d'isolation offrant deux niveaux de réduction de l'énergie d'impact.
• Conception coulissante (Slide-Out Service) facilitant la maintenance et le remplacement rapide des composants.
• Disponible en plusieurs angles de godet et longueurs de lit pour s'adapter à différentes installations.

Exigences de calage pour DRX200, DRX750 et DRX1500

• Tableau : galets CEMA C ou D (5" / 125 mm) et CEMA C ou D (6" / 150 mm)
  • TAILLE DU LIT D'IMPACT | GALETS CEMA C OU D, 5" (125 mm) | GALETS CEMA C OU D, 6" (150 mm)
  • 24"–36" (600–900 mm) | Utiliser (1) kit de cales ; surélever le galet de 0,5" (13 mm) | Aucun kit requis
  • 42"–72" (1050–1800 mm) | Aucun kit requis | Utiliser (1) SHIM-KITL ; surélever le lit de 0,5" (13 mm)
• Tableau : galets CEMA E (6" / 150 mm) et CEMA E (7" / 175 mm)
  • TAILLE DU LIT D'IMPACT | CEMA E, 6" (150 mm) | CEMA E, 7" (175 mm)
  • 36"–60" (900–1500 mm) | Utiliser (3) SHIM-KITL ; surélever le lit de 1,5" (38 mm) | Utiliser (4) SHIM-KITL ; surélever le lit de 2" (50 mm)
  • 72" (1800 mm) | Utiliser (4) SHIM-KITL ; surélever le lit de 2" (50 mm) | Utiliser (5) SHIM-KITL ; surélever le lit de 2,5" (64 mm)

Installation

• La clé universelle Impact Bed Handy Wrench facilite l'installation et la maintenance. Se référer aux outils et instructions d'installation disponibles pour plus de détails.

Caractéristiques techniques

• Modèle / Série : DRX-143-100 Impact Beds
• Vitesse maximale de la bande : 1000 fpm (5 m/s)
• Plage de température : -40° à 180° F (-40° à 82° C)
• Matériau de la barre d'impact : polyéthylène UHMW, coussinet en caoutchouc et extrusion en aluminium
• Classe d'énergie d'impact : jusqu'à 200 lb-ft (DRX200)
• Largeurs disponibles : 24" à 72" (600 à 1800 mm)
• Angles de godet : 20° et 35° (autres angles sur demande)
• Longueurs de lit : 4' (1,2 m) et 5' (1,5 m)
