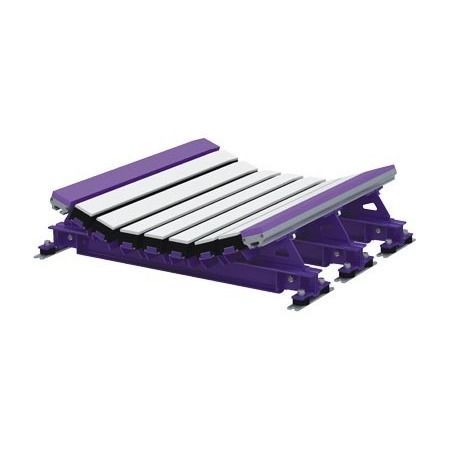

Lit d'impact pour station de chargement de convoyeur à bande DRX™ 750

Les lits d'impact DRX™ 750 sont des lits d'impact robustes pour convoyeurs, conçus pour assurer une protection maximale de la bande dans la zone de chargement. Le système intègre la Velocity Reduction Technology™ et des composants résistants pour absorber l'énergie d'impact tout en simplifiant l'entretien.

Caractéristiques et avantages

• Système complet conçu pour une protection supérieure de la bande dans la zone de chargement
• Velocity Reduction Technology™ exclusive, incluant Impact Bar Supports et Isolation Mounts, offrant deux paliers de réduction de la force d'impact
• Entretien facilité grâce au Slide-Out Service
• Angles de goulottage : 20° et 35° (autres angles disponibles sur demande)
• Longueurs de lit disponibles : 4' (1200 mm) et 5' (1500 mm)

Installation

• La clé Impact Bed Handy Wrench est recommandée pour l'entretien et l'installation (voir Outils d'installation)

Exigences de calage (résumé des tableaux)

• Pour galets CEMA C ou D (5" / 125 mm et 6" / 150 mm):
  • 24"–36" (600–900 mm) : galets 5" — utiliser (1) kit de cales et relever le galet de 0,5" (13 mm) ; galets 6" — aucun kit requis
  • 42"–72" (1050–1800 mm) : galets 5" — aucun kit requis ; galets 6" — utiliser (1) SHIM-KITL et relever le lit de 0,5" (13 mm)
• Pour galets CEMA E (6" / 150 mm et 7" / 175 mm):
  • 36"–60" (900–1500 mm) : galets 6" — utiliser (3) SHIM-KITL et relever le lit de 1,5" (38 mm) ; galets 7" — utiliser (4) SHIM-KITL et relever le lit de 2" (50 mm)
  • 72" (1800 mm) : galets 6" — utiliser (4) SHIM-KITL et relever le lit de 2" (50 mm) ; galets 7" — utiliser (5) SHIM-KITL et relever le lit de 2,5" (64 mm)

Caractéristiques techniques

• Modèle : DRX™ 750
• Fabricant : Flexco
• Vitesse maximale de la bande : 1000 fpm (5 m/sec)
• Plage de température : -40°F à 180°F (-40°C à 82°C)
• Matériau des barres d'impact : polyéthylène UHMW, coussinet en caoutchouc et extrusion en aluminium
• Énergie d'impact / indice d'impact : DRX750 — 200 à 750 lb-ft (≈25–100 kg·m)
• Largeurs de bande disponibles : 24" à 72" (600 à 1800 mm)
• Longueurs de lit : 4' (1,2 m) et 5' (1,5 m)
• Angles de goulottage : 20° et 35° (autres angles disponibles sur demande)
• Exemples de capacité (tonnage) : environ 8 100 à 19 000 t/h selon la largeur de bande et la longueur du lit (varie selon la variante)
• Maintenance : Slide-Out Service pour un accès facilité ; outil d'installation compatible : Impact Bed Handy Wrench
• Pièces de rechange & accessoires disponibles : Impact Bar Bolt Kit, Impact Bar Supports, Isolation Mount Kit, Impact Bars (variantes UHMW), Shim Kits, Slider Bars, Handy Wrench, etc.
