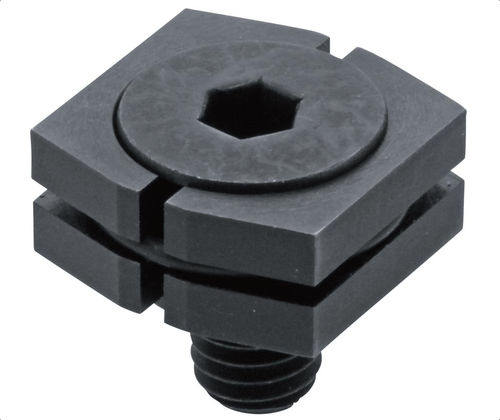

Coin de serrage à profil plat CP132 series

en acier

Description
Le serrage de la vis hexagonale écarte les mâchoires vers l'extérieur et vers le bas, empêchant le soulèvement de la pièce. Conçu pour serrer deux pièces contre des butées fixes. Profil bas et taille compacte réduisent le temps de réglage et augmentent le nombre de pièces par chargement. CP132-A utilise une vis à tête fraisée ; CP132-B utilise une vis à tête cylindrique à six pans creux. Mâchoires : acier SNCM439, dureté HRC33-39, finition oxyde noir. Rondelle : acier 4135, finition oxyde noir. Joint torique : caoutchouc fluoré.

Options de pièces (tableau)
ID | SKU | Réf. | Filetage | L à W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H à W Min. mm | H à W Max. mm | H1 à W Min. mm | K mm | Force de serrage (lbf) | Couple admissible vis (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

Médias
Vidéo produit disponible : cp132.mp4
Spécifications disponibles : cp132-e.pdf

Caractéristiques / Spécifications techniques

• Modèle : CP132 (type coin, mini)
• Fonction : Le serrage de la vis hexagonale écarte les mâchoires vers l'extérieur et vers le bas pour empêcher le soulèvement de la pièce ; conçu pour serrer deux pièces contre des butées fixes
• Profil bas et petite taille pour un réglage plus rapide et un nombre de pièces par chargement plus élevé
• Variantes : CP132-A (vis à tête fraisée) et CP132-B (vis à tête cylindrique à six pans creux)
• Mâchoires : acier SNCM439, dureté HRC33-39, finition oxyde noir
• Rondelle : acier 4135, finition oxyde noir
• Joint torique : caoutchouc fluoré
• Options de filetage / références disponibles : M5x0.80x15, M5x0.80x16, M6x1.00x16, M6x1.00x18, M8x1.25x20, M8x1.25x25 (voir le tableau pour les données dimensionnelles et les forces de serrage)
• Forces de serrage (exemples du tableau) : 449 lbf (CP132-05001A) jusqu'à 2,023 lbf (CP132-08001B)
