Crapaud de fixation PTSC1 series

Présentation

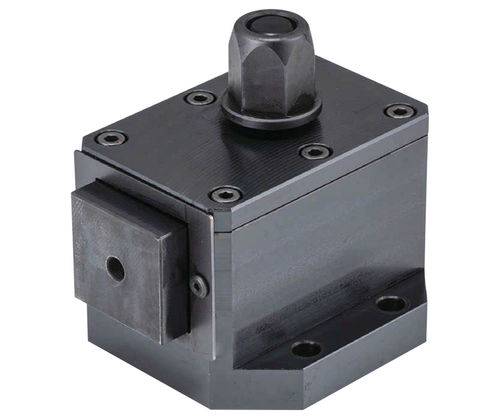

Pince latérale PTSC1 conçue pour des montages de production manuels et automatisés. La tête hexagonale située en haut, une fois tournée, pousse la mâchoire en avant pour exercer la force de serrage. La tête hexagonale peut être actionnée manuellement, avec une clé à chocs ou par une visseuse pour écrous sur lignes automatisées. Une attente taraudée M6 sur la mâchoire permet la fixation de préhenseurs de maintien de pièce.

Matériaux et construction

• Corps et mâchoire : acier 4140
• Tête hexagonale : acier 4135, trempé et revenu, finition oxyde noir
• Plaque de recouvrement : acier 1045, trempé et revenu, finition oxyde noir

Fonctionnement et fixation

• La tête hexagonale en position supérieure pousse la mâchoire vers l'avant lors de sa rotation
• Actionnable manuellement, avec clé à chocs ou par visseuse pour écrous sur lignes automatisées
• Mâchoire taraudée M6 pour montage de préhenseurs ou outillage

Variantes et données techniques

• PTSC1-12 — Course : 8 mm ; W : 32 mm ; H : 50 mm ; Force de serrage : 1350 ft/lbs ; Couple de serrage admissible : 240 Lbs
• PTSC1-16 — Course : 11 mm ; W : 42 mm ; H : 65 mm ; Force de serrage : 2250 ft/lbs ; Couple de serrage admissible : 470 Lbs

Médias

• Vidéo : Video Clip - Operation (vidéo de fonctionnement produit)
• Document : Specifications (PDF)

Applications

• Maintien de pièces dans des montages d'usinage et lignes d'assemblage automatisées
• Intégration avec visseuses pour écrous pour un serrage répétable et rapide
• Fixation de préhenseurs personnalisés via la mâchoire taraudée M6
