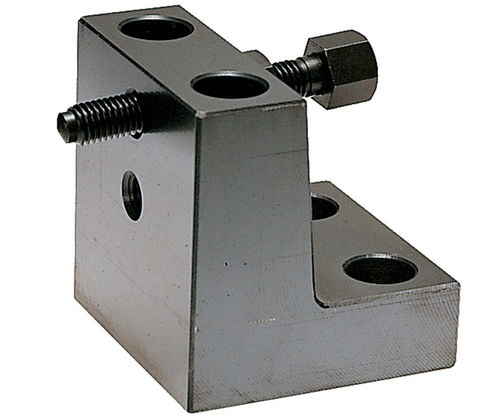

Crapaud de fixation BJ112 series

Aperçu
La vis se déplace vers le bas et vers l'avant lorsque la vis de serrage est resserrée, assurant une action de serrage latérale contrôlée. Conçue pour être utilisée avec un bloc de support, un vérin à vis ou un mini-vérin pour maintenir les pièces lors d'opérations d'assemblage ou d'usinage. Corps en finition oxyde noir; vis trempée et revenu, finition oxyde noir.

Pièces disponibles (tableau)

• ID 142263 — SKU BJ112-08025 — Filetage : M8 (M8×1.25-50L) — L : 20 mm — W : 45 mm — H : 55 mm — V : 3° — Force de serrage : 3,510 lbs — Couple de vissage : 18 ft/lbs.
• ID 142264 — SKU BJ112-16050 — Filetage : M16 (M16×2.00-80L) — L : 33 mm — W : 85 mm — H : 90 mm — V : 5° — Force de serrage : 14,000 lbs — Couple de vissage : 147 ft/lbs.

Options de pièce

• Largeur totale (mm) : 45 ou 85
• Hauteur totale (mm) : 55 ou 90

Caractéristiques / spécifications techniques

• Fonction : La vis se déplace vers le bas et vers l'avant lorsque la vis de serrage est resserrée, permettant un serrage latéral.
• Application : Utiliser avec un bloc de support, un vérin à vis ou un mini-vérin pour serrer les pièces lors d'assemblage, de soudage ou d'usinage.
• Matériau du corps : Acier 1045 avec finition oxyde noir.
• Matériau de la vis : Acier 4135, trempé et revenu, finition oxyde noir.
• Variantes disponibles et données clés :

  • BJ112-08025 — Filetage : M8 (M8×1.25-50L); L : 20 mm; W : 45 mm; W1 : 25 mm; H : 55 mm; H1 : 45 mm; H2 : 30 mm; H3 : 20 mm; H4 : 18 mm; H5 : 7 mm; V : 3°; Force de serrage : 3,510 lbs; Couple de vissage : 18 ft/lbs.
  • BJ112-16050 — Filetage : M16 (M16×2.00-80L); L : 33 mm; W : 85 mm; W1 : 50 mm; H : 90 mm; H1 : 75 mm; H2 : 50 mm; H3 : 33 mm; H4 : 27 mm; H5 : 10 mm; V : 5°; Force de serrage : 14,000 lbs; Couple de vissage : 147 ft/lbs.
