Crapaud de fixation CP110 series

Produit

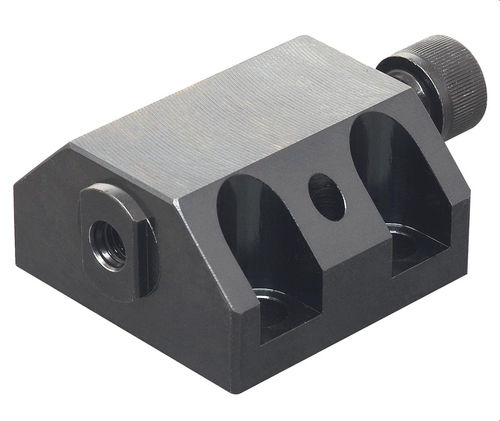

Serre-bloc poussoir CP110 avec vis à tête — mors latéraux pour serrer des pièces cylindriques

Types de produit

• CP110 — Serre-bloc poussoir (mors latéraux)
• CP112 — V-pads pour serre-bloc poussoir (mors latéraux)

Description
Conçu pour être utilisé avec les V-pads (CP112) pour le serrage de pièces rondes. Des patins sur mesure peuvent être fabriqués selon l'application. Fabriqué en acier allié avec finition en oxyde noir; livré avec vis à tête pour le montage.

Options de pièces (tableau)
Colonnes : ID – SKU – Numéro de pièce – T (filetage) – T1 (filetage) – T2 – D (mm) – D1 (mm) – L (mm) – L1 (mm) – L2 (mm) – L3 (mm) – L4 (mm) – L5 (mm) – L6 (mm) – W (mm) – H (mm) – H1 (mm) – H2 (mm) – S – Force de serrage (Lbs) – Couple de vissage (ft/lbs) – PN
128742 – CP110-08024 – CP110-08024 – M5X0.8X8 – M8X1.25 – M5 – 4 – 14 – 35 – 7.5 – 20 – 2.0 – 9.5 – 26 – 10.0 – 10 – 24 – 14 – 7 – 8 – 1,393 – 7.3 –
128744 – CP110-10029 – CP110-10029 – M6X1X10 – M10X1.50 – M6 – 4 – 18 – 45 – 10 – 25 – 2.0 – 12.0 – 35 – 12.5 – 12 – 29 – 16 – 8 – 10 – 2,472 – 16.2 –
128746 – CP110-12031 – CP110-12031 – M8X1.25X12 – M12X1.75 – M8 – 6 – 20 – 55 – 12.5 – 30 – 2.5 – 15.0 – 40 – 15.0 – 14 – 31 – 18 – 8 – 12 – 4,496 – 35.4 –
128748 – CP110-16037 – CP110-16037 – M10X1.5X15 – M16X2.00 – M10 – 8 – 25 – 70 – 15 – 40 – 3.0 – 18.0 – 50 – 7.5 – 19 – 37 – 20 – 8 – 16 – 8,317 – 81.2 –

Tailles disponibles / Sélection

• Longueur du corps (mm) : 35, 45, 55, 70
• Hauteur totale (mm) : 24, 29, 31, 37

Médias / Documents
Fiche technique (PDF) disponible pour ce produit.

Caractéristiques techniques

• Matériau : acier allié
• Finition : oxyde noir
• Usage principal : conçu pour serrer des pièces rondes à l'aide de V-pads; compatible avec des patins sur mesure
• Patin compatible : V-pads (CP112 est le V-pad pour le serre-bloc poussoir)
• Tailles de filetage et options de montage : plusieurs combinaisons de filetage indiquées dans les options de pièces (exemples : M5, M6, M8, M10; T1 : M8x1.25, M10x1.50, M12x1.75, M16x2.00)
• Plage de longueurs du corps : 35–70 mm (sélectionnable)
• Plage de hauteurs totales : 24–37 mm (sélectionnable)
• Force de serrage (exemples) : de ~1,393 lbs à ~8,317 lbs selon la variante
• Couple de vissage (exemples) : de ~7.3 ft/lbs à ~81.2 ft/lbs selon la variante
• Variantes dimensionnelles détaillées disponibles (voir le tableau Options de pièces pour les dimensions par SKU)
