Crapaud de fixation QLSCH-H

Description

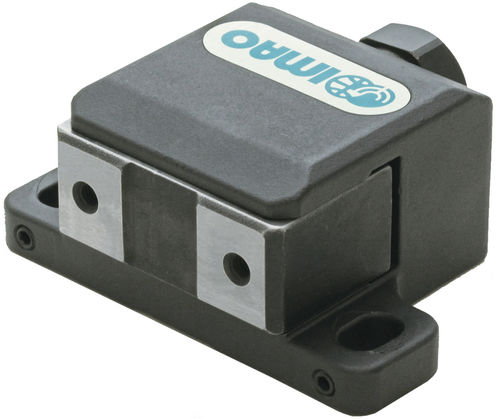

Ces pinces de bridage QLSCH-H utilisent un mécanisme de serrage à vis qui pousse la mâchoire vers l'avant, offrant une grande course de serrage et une prise ferme. La mâchoire génère une force descendante empêchant le soulèvement de la pièce et est rectifiée avec précision pour le serrage sur surfaces finies. Le montage se fait par le dessus avec deux trous de fixation. Le serrage s'effectue à l'aide d'une clé plate ou d'une clé hexagonale. Corps et mâchoire en acier 1045 avec finition oxyde noir ; arbre en acier 4140.

Types de produit

• Extrémité hexagonale, type vis
• Acier 1045, serrage avec clé plate ou clé hexagonale

Options de pièces (tableau)
En-tête: ID | SKU | Filetage (T) | Filetage (T1) | d | L | L1 | L2 | L3 | L4 | L5 | W | W1 | W2 | W3 | W4 | H | H1 | H2 | H3 | H4 | H5 | P | P1 | Course de serrage | Force de serrage (Lbs) | Couple de la vis (Lbs) | PN
142213 | QLSCH32H | M4X0.70 - Prof. 6 | M4X0.7-6L | 6.6 | 52 | 10 | 48 | 20 | 14 | 3 | 75 | 45 | 15 | 19 | 8 | 32 | 27 | 18 | 18 | 18 | 8 | 60 | 30 | 3 | 2,020 | 18 |
142240 | QLSCH40H | M5X0.80 - Prof. 8 | M5X0.8-8L | 8.6 | 69 | 13 | 63 | 26 | 19 | 4 | 100 | 60 | 20 | 24 | 10 | 40 | 33 | 22 | 22 | 22 | 10 | 80 | 40 | 4 | 3,150 | 37 |

Caractéristiques / Spécifications techniques

• Modèle : QLSCH-H
• Mécanisme de serrage : type vis ; la mâchoire est poussée vers l'avant et crée une force descendante pour empêcher le soulèvement de la pièce
• Mâchoire : rectifiée avec précision pour surfaces finies
• Corps et mâchoire : acier 1045, finition oxyde noir
• Arbre : acier 4140
• Montage : montage par le dessus avec deux trous de fixation
• Outils de serrage : clé plate ou clé hexagonale
• SKUs disponibles : QLSCH32H, QLSCH40H (voir Options de pièces pour dimensions, force de serrage et couple de vis)
• Media : PDF de spécifications et vidéo produit disponibles sur la fiche produit
