Crapaud de fixation QLSCH series

Aperçu du produit

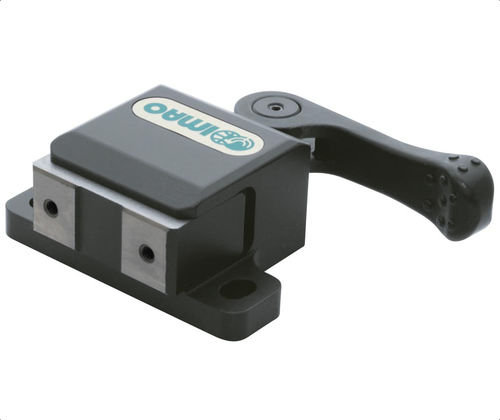

Ces pinces à came latérales QLSCH sont actionnées par came et poussent les mors vers l'avant pour un maintien rapide et sûr de la pièce. Les versions légères ont des mors à ressort qui se rétractent à la libération de la came pour le chargement/déchargement; les versions standard retirent les mors en les ramenant en arrière lors de la libération de la came. La position de la poignée est réglable pour éviter les interférences. Les mors rectifiés avec précision permettent le serrage sur surfaces finies. La fixation se fait par le dessus avec deux trous de montage.

Types de produit

• QLSCH — pinces à came latérales
• Poignée à came
• Corps en acier, montage par le dessus

Pièces / Variantes

• QLSCH32 — filetage M4x0.70, D 6,6 mm, L 51 mm, course de serrage 1,6 mm, force de serrage env. 135 lbs
• QLSCH32L — filetage M4x0.70, D 6,6 mm, L 51 mm, course 0,3 mm (avance 0,8 mm), force env. 135 lbs
• QLSCH40 — filetage M5x0.80, D 8,6 mm, L 67 mm, course de serrage 2,2 mm, force env. 270 lbs
• QLSCH40L — filetage M5x0.80, D 8,6 mm, L 67 mm, course 0,4 mm (avance 0,8 mm), force env. 270 lbs

Médias / Fichiers

• Vidéo : 'Video Clip - Clamping Action' (MP4)
• Illustration / Mode d'emploi : 'Features, How To Use, Installation Instructions, Changing Handle Positions' (GIF)
• Fiche technique (PDF)

Caractéristiques techniques

• Type de serrage : pince latérale actionnée par came — la came pousse les mors vers l'avant pour un maintien rapide et sûr.
• Style léger : mors à ressort se rétractant à la libération de la came pour le chargement/déchargement.
• Style standard : la libération de la came ramène les mors en arrière pour le chargement/déchargement.
• Poignée : poignées en acier ; position réglable pour éviter les interférences. Finition des poignées : électrodéposition pour les versions légères, oxyde noir pour les versions standard.
• Corps : acier allié 1045 avec finition oxyde noir.
• Mors : acier 1045, trempé et rectifié — adapté au serrage sur surfaces finies.
• Montage : montage par le dessus avec deux trous de fixation.
• SKUs disponibles : QLSCH32, QLSCH32L, QLSCH40, QLSCH40L (voir variantes pour filetage, dimensions, course et force par référence).
• Exemples de courses de serrage : 1,6 mm, 0,3 mm, 2,2 mm, 0,4 mm (selon la référence).
• Exemples de forces de serrage : ~135 lbs (QLSCH32 / 32L), ~270 lbs (QLSCH40 / 40L).
