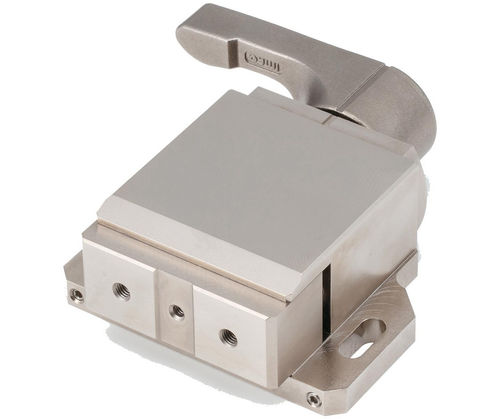

Crapaud de fixation QLSCW

Aperçu
Cette pince latérale QLSCW36-200 (Stablelock) offre une grande course de mors avec un mors poussé vers l'avant qui exerce également une force vers le bas pour éviter le soulèvement de la pièce. Elle fournit une force de serrage constante avec un ressenti 'clic' en fin de course pour prévenir tout serrage excessif et endommagement. Des repères d'alignement sur la poignée et le corps indiquent les positions verrouillée/déverrouillée. Montage par le dessus avec deux trous; adaptée aux montages de bridage en usinage et à la production nécessitant un serrage latéral répétable.

Principales caractéristiques

• Grande course et serrage ferme par action de mors poussé vers l'avant
• Force vers le bas empêchant le soulèvement de la pièce
• Force de serrage constante avec ressenti 'clic' en fin de serrage
• Indication visuelle verrouillé/déverrouillé par repères d'alignement
• Montage supérieur avec deux trous pour fixation sécurisée

Montage et fonctionnement

• Se monte par le dessus avec deux trous de fixation
• Serrage engagé/désengagé par rotation de la poignée
• Disposition poignée/axe conçue pour une opération répétable

Matériaux et construction

• Corps et mors : acier 1045 plaqué nickel sans électrolyse; mors trempé et revenu
• Cylindre de came : acier 4140 plaqué nickel sans électrolyse
• Poignée : acier inoxydable 304

Caractéristiques techniques

• Modèle / Série : QLSCW (Stablelock)
• Référence sélectionnée : QLSCW36-200
• Filetage : M5 x 0,80 mm
• Longueur du corps : 60 mm
• Distance entre centres de trous : 32 mm
• Hauteur totale (non serrée) : 67,3 mm
• Hauteur du corps : 36 mm
• Hauteur surface de contact : 23 mm
• Course : mors poussé vers l'avant pour grande course et serrage ferme
• Montage : montage supérieur avec deux trous de fixation
• Largeur totale : 86 mm; largeur du corps : 58 mm
