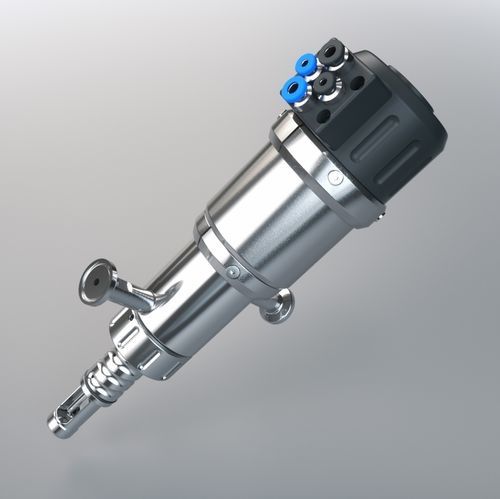

Support de sonde rétractable EXtract 830

pneumatique

Description

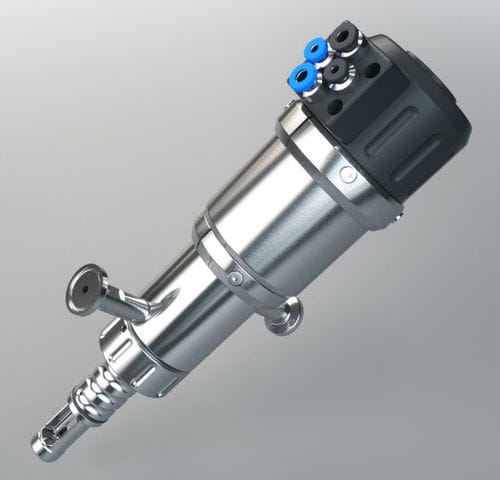

EXtract 830 est une armature rétractable pneumatique en acier inoxydable, de conception hygiénique, destinée à être montée sur cuves de procédé ou canalisations. L'unité d'entraînement insère le capteur dans le milieu de procédé puis le rétracte dans la chambre de nettoyage. En position finale «mesure» ou «service», un signal de position pneumatique se déclenche automatiquement. Le nettoyage, le rinçage et la calibration du capteur sont possibles en cours de processus.

Vos avantages

• Design hygiénique, raccords de procédé certifiés EHEDG / 3A
• Allongement de la durée de vie des capteurs et réduction des interventions de maintenance
• Verrouillage automatique en cas de retrait du capteur
• Installation «plug and play» via un système de raccords codés par couleur et taille
• Interrupteurs de fin de course intégrés
• Utilisable en zones ATEX
• AISI 316L / 1.4404, finition de surface < Ra 0,78 µm, électropolissage
• Large choix de raccords de procédé et de matériaux d'étanchéité
• Jusqu'à 16 bar et 140 °C
• Automatisation possible avec l'unité de commande électropneumatique EXmatic 470
• Entraînement sans maintenance

Applications

• Pour tous types de capteurs Ø12–225 mm ou capteurs Ø12–280 mm à remplissage liquide avec filetage PG13,5 (capteurs pH en verre et ISFET, capteurs de conductivité ou de température, turbidi‑métrie et autres capteurs optiques)
• Industrie agroalimentaire
• Pharmacie
• Applications hygiéniques nécessitant nettoyage ou calibration automatisés des capteurs

Options de configuration (sélectionnables)

• Matériau (parties en contact): acier inoxydable 1.4404 / 316L
• Matériaux d'étanchéité (en contact): EPDM / FEP (FDA/USP VI) ou FPM (Viton) / FEP
• Type de capteur: 225 mm Ø12 PG13.5 gel-filled; 280 mm Ø12 PG13.5 liquid-filled
• Raccord de procédé: Ingold DN25 G1¼" position O‑Ring 28 mm; Ingold DN25 G1¼" HyCIP® OP25/50/55 mm; Varivent N DN40–125; TriClamp 1–1.5" (Ø ext. 50,5 mm); TriClamp 2.0 (Ø ext. 64 mm); NEUMO BioControl D50; DIN 11851 DN50 (raccord laiterie)
• Raccords de nettoyage: G 1/8" femelle; G 1/4" femelle; 1/4" NPT femelle
• Retour de position: pneumatique ou électrique (NAMUR)

Spécifications (tableau)
Pression de procédé: 0…16 bar
Température de procédé: -10…140 °C
Température ambiante: -10…70 °C
Capteurs: 225 mm Ø12 PG13.5 (aussi 280 mm Ø12 PG13.5 remplissage liquide possible)
Matériaux: acier inoxydable 1.4404 / 316L
Surface de procédé: < Ra 0,78 µm, électropolished
Joints: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Raccords de procédé: Ingold DN25 G1¼", HyCIP® OP25/50/55 mm, TriClamp 1–1.5", TriClamp 2", Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Raccords de rinçage: G1/8", G1/4", FNPT 1/4"
Alimentation auxiliaire: air comprimé 4…6 bar
Rétroactions: pneumatique / électrique, intégrées

Caractéristiques / spécifications techniques

• Modèle: EXtract 830 (armature rétractable, pneumatique, exécution hygiénique)
• Matériau du corps (parties en contact): acier inoxydable 1.4404 / 316L
• Finition de surface: électropolish, < Ra 0,78 µm
• Matériaux d'étanchéité: EPDM/FEP (FDA/USP VI) ou FPM (Viton)/FEP
• Compatibilité capteurs: Ø12–225 mm (également Ø12–280 mm remplissage liquide, filetage PG13.5)
• Raccords de procédé: Ingold, HyCIP®, TriClamp, Varivent, Neumo, DIN11851
• Limites d'exploitation: jusqu'à 16 bar, -10…140 °C (procédé)
• Énergie auxiliaire: air comprimé 4…6 bar
• Retour de position: pneumatique ou électrique (NAMUR) intégré
• Design hygiénique avec raccords certifiés EHEDG / 3A
• Compatible ATEX selon configuration
