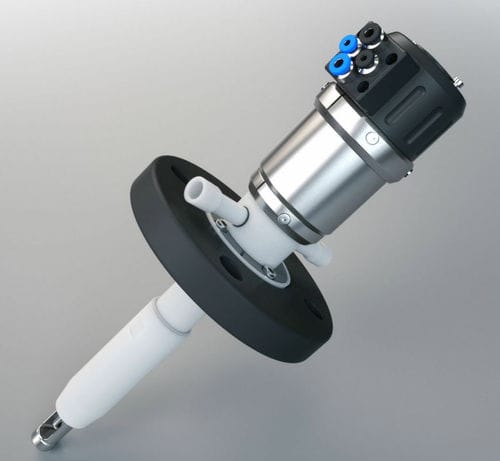

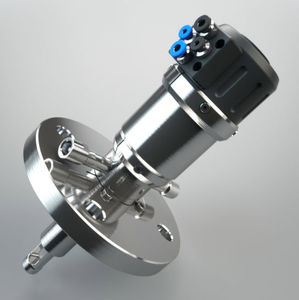

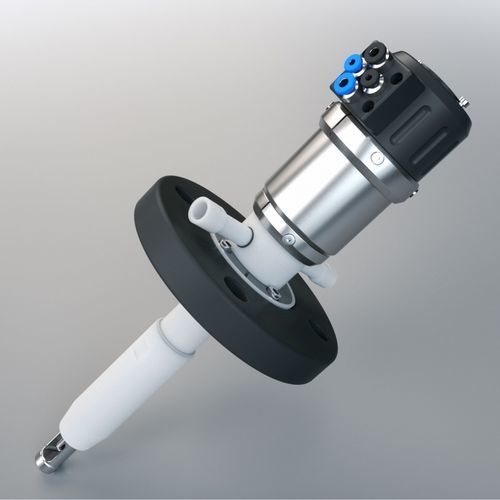

Support de sonde rétractable EXtract 821

pneumatique

Présentation
EXtract 821 est un boîtier extractible pneumatique en matière plastique, conçu pour être fixé sur cuves de procédé ou canalisations. Il offre une profondeur d'immersion allant jusqu'à 194 mm et permet l'insertion automatique des capteurs Ø12 dans le milieu de procédé ainsi que leur rétractation dans une chambre de nettoyage. Les positions finales (« mesure » / « service ») sont signalées pneumatiquement. Nettoyage, rinçage et étalonnage peuvent être effectués pendant le fonctionnement du procédé.

Vos avantages

• Conception robuste avec grattoir intégré
• Prolonge la durée de vie des capteurs et réduit les interventions de maintenance
• Verrouillage de sécurité automatique en cas d'absence de capteur
• Installation Plug & Play avec connexions codées par couleur et taille
• Rétroaction de position / interrupteurs de fin de course intégrés
• Utilisable en zones ATEX
• Matériaux des pièces en contact : PVDF ou PEEK (option PVDF avec panier de protection Alloy C22)
• Profondeur d'immersion jusqu'à 194 mm
• Large choix d'embranchements process et de matériaux d'étanchéité
• Pour conditions d'utilisation jusqu'à 10 bar et 140 °C
• Automatisable avec l'unité électro-pneumatique EXmatic 470
• Groupe d'entraînement sans entretien

Options de configuration (exemples)

• Matériaux (au contact du produit) : PVDF, PEEK
• Matériaux d'étanchéité : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Types de capteurs : 325 mm Ø12 PG13.5 (rempli de gel), 380 mm Ø12 PG13.5 (rempli de liquide)
• Raccord process : Bride DN50 PN16, Bride ANSI 2" 150 lbs
• Raccord de nettoyage : G 1/8" femelle, G 1/4" femelle, 1/4" NPT femelle
• Rétroaction de position : pneumatique ou électrique (NAMUR)
• Alimentation pour actionnement pneumatique : air comprimé 4...6 bar

Applications

• Pour tous les capteurs Ø12 (325 mm gel ou 380 mm liquide, filetage PG13.5) incluant capteurs pH en verre, ISFET, conductivité, température, turbidité et autres capteurs optiques
• Industrie chimique
• Traitement de l'eau et des eaux usées
• Procédés particulièrement agressifs
• Procédés nécessitant nettoyage ou étalonnage automatisé des capteurs

Caractéristiques / spécifications techniques

• Pression process : 0…10 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Profondeur d'immersion : jusqu'à 194 mm
• Capteurs : 325 mm Ø12 PG13.5 (gel) / 380 mm Ø12 PG13.5 (liquide)
• Matériaux : PVDF / Alloy C22 / PEEK
• Joints : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccords process : Bride DN50 PN16 / ANSI 2" 150 lbs
• Raccords de nettoyage : G1/8", G1/4", FNPT 1/4"
• Alimentation : air comprimé 4...6 bar
• Rétroactions : pneumatique / électrique (intégrées)
