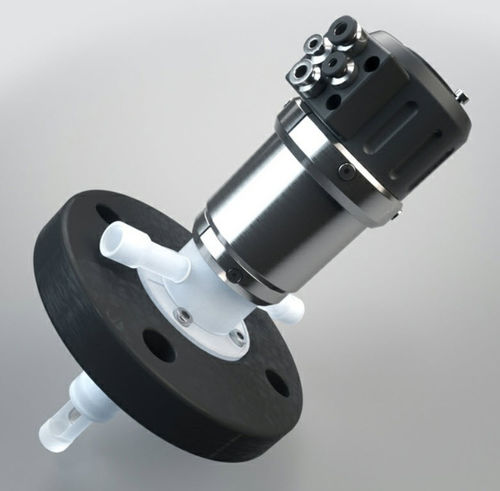

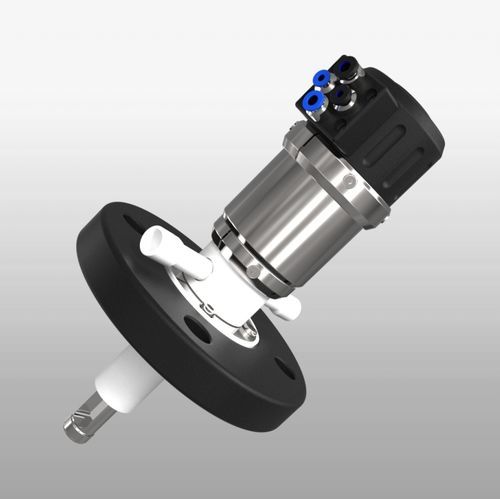

Support de sonde rétractable EXtract 820

pneumatique

Description du produit
EXtract 820 est un logement rétractable de sonde à entraînement pneumatique destiné à une fixation sur cuves de procédé ou canalisations. L'unité d'entraînement insère la sonde dans le milieu de procédé et la rétracte dans la chambre de nettoyage intégrée. Aux positions finales (mesure ou service), le logement fournit un signal de position pneumatique. Le nettoyage, le rinçage et l'étalonnage de la sonde peuvent être effectués pendant que le procédé reste en service.

Vos avantages

• Conception avec racleur intégré
• Allongement de la durée de vie des sondes et réduction des interventions de maintenance
• Verrouillage de sécurité automatique en cas de retrait de la sonde
• Installation plug-and-play avec connexions codées par couleur et taille
• Contacts de fin de course intégrés
• Utilisable en zones ATEX
• Matériaux : PP, PVDF, PEEK
• Corbeille de protection en Alloy C22 disponible pour l'option PVDF
• Longueur d'immersion jusqu'à 94 mm
• Large choix de raccords process et de matériaux d'étanchéité
• Limites de fonctionnement : jusqu'à 10 bar et 140 °C
• Possible d'automatiser totalement avec l'unité électropneumatique EXmatic 470
• Entraînement sans besoin de maintenance

Options de configuration (exemples)

• Matériaux en contact avec le fluide : PP, PVDF, PEEK
• Matériaux d'étanchéité (au contact du fluide) : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Types de sonde : 225 mm Ø12 PG 13,5 remplie de gel ; 280 mm Ø12 PG 13,5 remplie de liquide
• Raccords process : Bride DN50 PN16, ANSI 2" 150lbs, NPT M 1 1/4"
• Raccords de rinçage : G 1/8" femelle, G 1/4" femelle, 1/4" NPT femelle
• Retour de position : pneumatique ou électrique (NAMUR)

Applications

• Pour sondes Ø12–225 mm ou sondes liquides Ø12–280 mm avec filetage PG13.5 (sondes pH verre et ISFET, conductivité, température, turbidité et autres sondes optiques)
• Chimie
• Traitement de l'eau et des eaux usées
• Procédés exigeants
• Situations nécessitant un nettoyage ou un étalonnage automatisé des sondes

Caractéristiques techniques

• Pression process : 0…10 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : jusqu'à 94 mm
• Sondes : 225 mm Ø12 PG 13,5 (option : 280 mm Ø12 PG 13,5 remplie de liquide)
• Matériaux : PP, PVDF / Alloy C22, PEEK
• Joints : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccords process : Bride DN50 PN16, ANSI 2" 150lbs, MNPT 1 1/4"
• Raccords de rinçage : G1/8", G1/4", 1/4" FNPT
• Alimentation : air comprimé 4…6 bar
• Contacts de fin de course : pneumatiques / électriques, intégrés
