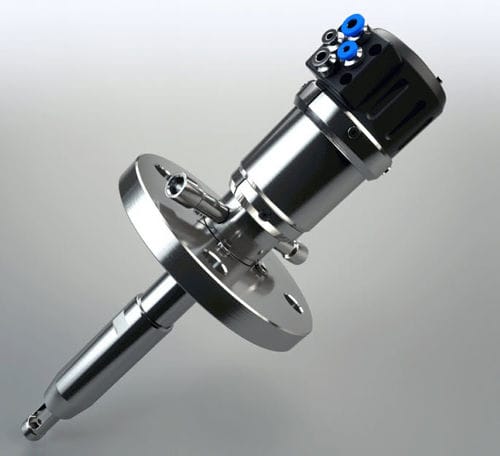

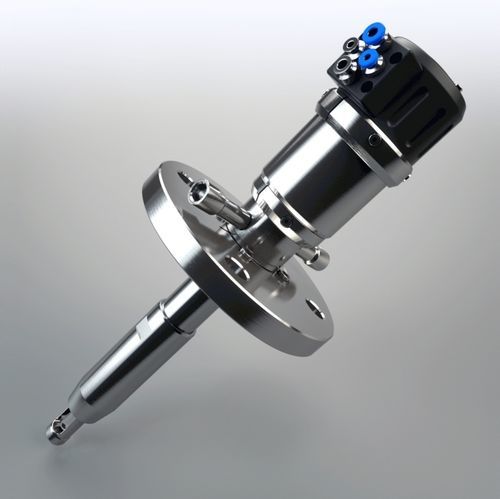

Support de sonde rétractable EXtract 811

pneumatique

Description
Le EXtract 811 est un boîtier rétractable pour sonde, actionné pneumatiquement, conçu pour une installation en ligne sur cuves ou tuyauteries de process. L’unité d’entraînement insère et rétracte la sonde (profondeur d'immersion jusqu’à 207 mm) entre le process et une chambre de nettoyage, autorisant nettoyage, rinçage et étalonnage en cours de fonctionnement. Un retour de position pneumatique ou électrique signale les positions « mesure » et « service ».

Vos avantages

• Conception robuste avec grattoir intégré
• Prolonge la durée de vie des sondes et réduit les interventions de maintenance
• Verrouillage de sécurité automatique lorsque la sonde est retirée
• Installation plug-and-play avec connexions codées par couleur et taille
• Contacts de fin de course intégrés
• Utilisable en zones ATEX
• Profondeur d'immersion jusqu'à 207 mm
• Large choix d'entrées process et de matériaux d'étanchéité
• Pression jusqu'à 16 bar et température jusqu'à 140 °C
• Matériaux : acier inox AISI 316L / 1.4404 ou Alloy C22
• Automatisable avec l'unité électro‑pneumatique EXmatic 470
• Entraînement sans maintenance

Options de configuration (exemples)

• Matériau (parties mouillées) : Alloy C22 (2.4602) ou acier inox 1.4404 / 316L
• Matériaux d'étanchéité (mouillés) : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Options sondes : 325 mm PG13.5 gel-filled ; 380 mm PG13.5 liquid-filled
• Raccordements process : Bride DN40 PN16, Bride DN50 PN16, ANSI 1 1/2" 150lbs, ANSI 2" 150lbs
• Raccords de nettoyage : G 1/8" femelle, G 1/4" femelle, 1/4" NPT femelle
• Retour de position : pneumatique ou électrique (NAMUR)

Applications

• Pour sondes Ø12–325 mm ou sondes Ø12–380 mm à liquide avec filetage PG13.5 (sondes pH verre et ISFET, conductivité, température, turbidité et autres capteurs optiques)
• Chimie
• Eau et eaux usées
• Processus abrasifs ou exigeants
• Situations nécessitant nettoyage ou étalonnage automatique des sondes

Spécifications techniques

• Pression process : 0…16 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Profondeur d'immersion : jusqu'à 207 mm
• Sondes : 325 mm Ø12 PG13.5 (également 380 mm Ø12 PG13.5 liquid-filled)
• Matériaux : acier inox 1.4404 / 316L ; Alloy C22 (2.4602)
• Joints : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccords process : Bride DN50 PN16 / DN40 PN16 / ANSI 2" 150lbs / ANSI 1 1/2" 150lbs
• Raccords de nettoyage : G1/8", G1/4", 1/4" FNPT
• Alimentation auxiliaire : air comprimé 4...6 bar
• Contacts de fin de course : pneumatique / électrique, intégrés
