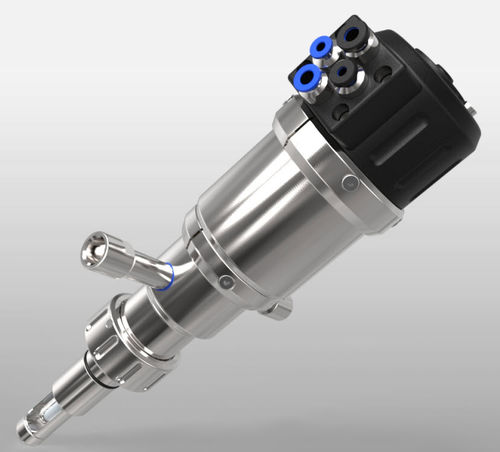

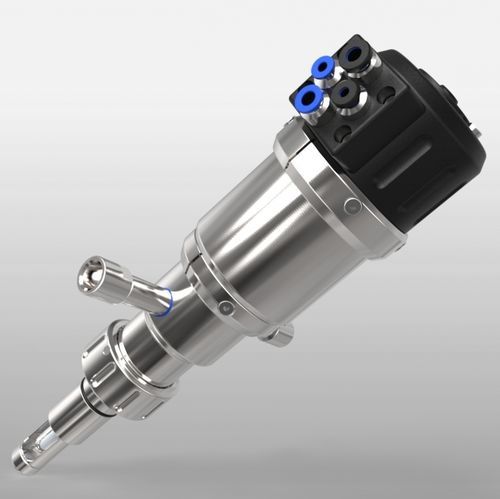

Support de sonde rétractable EXtract 815

pneumatique

Description du produit
EXtract 815 est un boîtier de sonde rétractable pneumatique conçu pour être monté sur cuves ou tuyauteries par des manchons à souder DN25 (G1 1/4"). L'actionneur insère la sonde dans le milieu de process et la rétracte dans une chambre de nettoyage. Des signaux de position pneumatiques indiquent les positions de mesure et de service. Le nettoyage, le rinçage et la calibration de la sonde sont possibles en ligne pendant le fonctionnement du process. Un racleur PTFE intégré permet l'utilisation dans des process abrasifs ou exigeants.

Vos avantages

• Racleur en PTFE intégré et conception industrielle robuste
• Prolonge la durée de vie des sondes et réduit les efforts de maintenance
• Verrouillage de sécurité automatique lors du retrait de la sonde
• Installation plug-and-play avec connexions codées par couleur et taille
• Contacts de fin de course intégrés (pneumatique / électrique)
• Utilisable en zones ATEX
• Longueur d'immersion jusqu'à 90 mm
• Fonctionnement jusqu'à 16 bar et 140 °C
• Matériaux en contact avec le produit: acier inox AISI 316L / 1.4404 ou Alloy C22
• Automatisation possible avec la commande électropneumatique EXmatic 470
• Entraînement sans maintenance

Applications

• Pour sondes Ø12–225 mm ou Ø12–280 mm remplies de liquide avec filetage PG13.5 (sondes pH verre et ISFET, conductivité, température, turbidité et autres capteurs optiques)
• Produits chimiques
• Traitement de l'eau et des eaux usées
• Processus abrasifs ou exigeants
• Processus nécessitant un nettoyage ou une calibration automatisée des sondes

Spécifications (tableau)
Pression de process : 0…16 bar
Température de process : -10…140 °C
Température ambiante : -10…70 °C
Longueur d'immersion : jusqu'à 90 mm
Position du joint torique : 28 mm / 50 mm
Sondes : 225 mm Ø12 PG 13.5 (également 280 mm Ø12 PG 13.5 remplies de liquide)
Matériaux : acier inox 1.4404 / 316L, Alloy C22 (2.4602)
Étanchéités : EPDM, FPM (Viton), FFKM (Kalrez)
Raccord process : G1 1/4" (DN25) — manchon à souder DN25
Raccords de nettoyage : G1/8", G1/4", FNPT1/4"
Énergie de fonctionnement : air comprimé 4...6 bar
Contacts de fin de course : pneumatique / électrique, intégrés


Caractéristiques techniques

• Pression de process : 0…16 bar
• Température de process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : jusqu'à 90 mm
• Options de position O-Ring : 28 mm / 50 mm
• Compatibilité sondes : Ø12–225 mm (PG13.5), Ø12–280 mm remplies
• Matériaux humectés : acier inox 1.4404 / 316L ou Alloy C22 (2.4602)
• Joints humectés : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Raccord process : G1 1/4" (DN25) — manchon à souder DN25
• Raccords de nettoyage : G1/8" femelle, G1/4" femelle, 1/4" NPT femelle
• Média opérateur : air comprimé 4–6 bar (actionnement pneumatique)
• Éléments intégrés : racleur PTFE, contacts de fin de course intégrés, verrouillage de sécurité automatique
