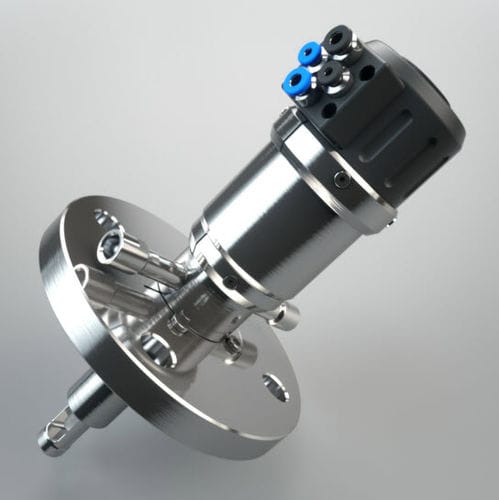

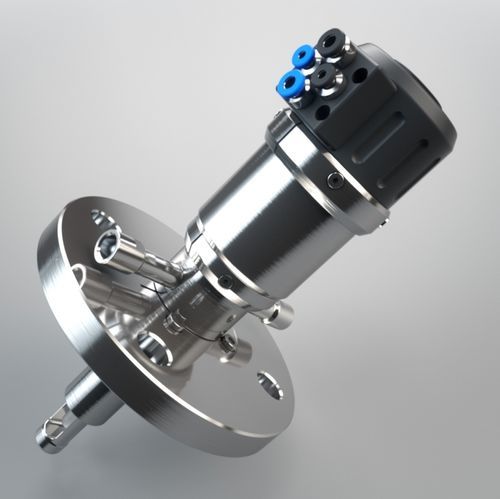

Support de sonde rétractable EXtract 810

pneumatique

Présentation
EXtract 810 est un manchon rétractable pneumatique conçu pour être fixé sur des cuves de process ou des conduites. L’unité d’entraînement insère le capteur dans le milieu de process puis le ramène dans la chambre de nettoyage. À la position finale « mesure » ou « service », un signal de position pneumatique se déclenche automatiquement. Le nettoyage, le rinçage et la calibration du capteur peuvent être effectués pendant que le process est en cours.

Vos avantages

• Conception robuste avec racloir intégré
• Allongement de la durée de vie du capteur et réduction des opérations de maintenance
• Verrouillage de sécurité automatique lorsque le capteur est retiré
• Installation plug and play avec système de raccordement codé par couleur et taille
• Contacteurs de fin de course intégrés
• Utilisable en zones ATEX
• Longueur d’immersion jusqu’à 107 mm
• Large choix d’embranchements process et de matériaux d’étanchéité
• Fonctionne jusqu’à 16 bar et 140 °C
• Matériaux : acier inox AISI 316L / 1.4404 ou Alloy C22
• Automatisation possible avec l’unité de commande électropneumatique EXmatic 470
• Entraînement sans entretien

Options de configuration (sélections disponibles)

• Matériau (parties en contact avec le produit) : acier inox 1.4404 / 316L ; Alloy C22 (2.4602)
• Matériau d’étanchéité (joints en contact) : EPDM (FDA/USP VI) ; FPM (Viton) ; FFKM (Kalrez)
• Type de capteur : 225 mm PG 13.5 rempli de gel ; 280 mm PG 13.5 rempli de liquide
• Raccord process : Bride DN32 PN16 ; Bride DN40 PN16 ; Bride DN50 PN16 ; Bride ANSI 1 1/4" 150lbs ; Bride ANSI 1 1/2" 150lbs ; Bride ANSI 2" 150lbs ; NPT M 1 1/4" ; TriClamp 1-1.5" (Ø ext. Ø50,5 mm) ; TriClamp 2.0 (Ø ext. Ø64 mm)
• Raccord de nettoyage : filetage femelle G 1/8" ; filetage femelle G 1/4" ; filetage femelle 1/4" NPT
• Retour de position : pneumatique ; électrique (NAMUR)

Applications

• Pour tous types de capteurs Ø12–225 mm ou capteurs Ø12–280 mm remplis de liquide avec filetage PG13.5 (capteurs pH en verre ou ISFET, capteurs de conductivité, température, turbidité ou autres capteurs optiques)
• Industrie chimique
• Traitement de l’eau
• Processus exigeants
• Situations nécessitant un nettoyage ou une calibration automatisés des capteurs

Caractéristiques / spécifications techniques

• Pression process : 0…16 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d’immersion : jusqu’à 107 mm
• Capteurs : 225 mm Ø12 PG13.5 (prise en charge également de 280 mm Ø12 PG13.5 rempli de liquide)
• Matériaux (médium en contact) : acier inox 1.4404 / 316L ; Alloy C22 (2.4602)
• Joints : EPDM ; FPM (Viton) ; FFKM (Kalrez)
• Raccords process : Bride DN32 / DN40 / DN50 ; ANSI 1 1/4" / ANSI 1 1/2" / ANSI 2" ; MNPT 1 1/4" ; TriClamp 1-1.5" ; TriClamp 2"
• Prises de nettoyage : G1/8" ; G1/4" ; FNPT1/4"
• Alimentation : air comprimé 4...6 bar
• Contacts de fin de course : pneumatiques / électriques, intégrés
