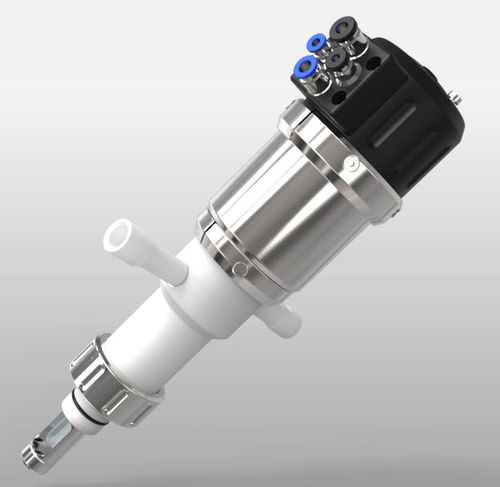

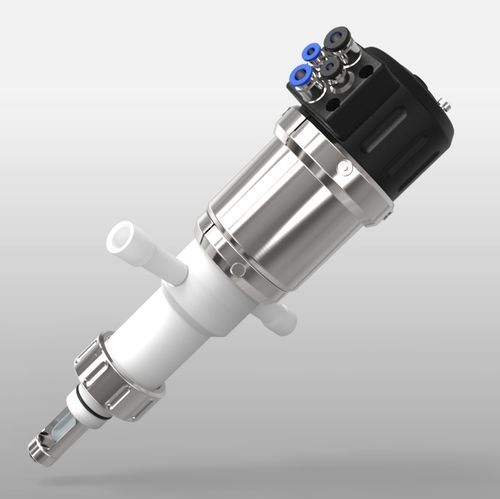

Support de sonde rétractable EXtract 825

pneumatique

Description du produit
EXtract 825 est un boîtier de sonde rétractable pneumatique conçu pour être fixé sur cuves de procédé ou tuyauterie via des emboîtures à souder DN25 (G1 1/4). L'actionneur introduit la sonde dans le milieu process puis la replie dans une chambre de nettoyage ; des signaux pneumatiques indiquent automatiquement les positions « mesure » et « service ». Le nettoyage, le rinçage et l'étalonnage en ligne sont possibles pendant le fonctionnement. Un racloir intégré en PTFE permet l'utilisation dans des procédés plus encrassants.

Avantages

• Racloir intégré en PTFE pour meilleure protection contre les encrassements
• Compatible avec emboîtures à souder DN25 (G1 1/4)
• Prolonge la durée de vie des capteurs et réduit la maintenance
• Verrouillage de sécurité automatique en cas de capteur retiré
• Automatisation possible avec l'unité de commande électropneumatique EXmatic 470
• Options de matériaux : PP, PVDF ou PEEK (pièces en contact avec le fluide)
• Longueur d'immersion : 70 mm
• Adapté aux zones ATEX
• Fonctionnement jusqu'à 10 bar et 140 °C
• Possibilité de panier de protection en Alloy haute stabilité pour version PVDF
• Actionneur sans maintenance

Applications

• Pour capteurs Ø12×225 mm ou Ø12×280 mm (remplis de liquide) avec filetage PG13,5 (pH verre et ISFET, conductivité, température, turbidité et autres capteurs optiques)
• Industrie chimique et procédés
• Traitement de l'eau et des eaux usées
• Procédés agressifs où l'acier inoxydable n'est pas adapté
• Situations nécessitant nettoyage ou étalonnage automatique des capteurs

Options de configuration (sélection)

• Matériaux en contact : PP, PVDF, PEEK
• Joints en contact : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Options capteurs : 225 mm PG13,5 gel; 280 mm PG13,5 liquide
• Raccord process : G1 1/4" (DN25), position joint torique 25 mm
• Raccords de nettoyage : G1/8" femelle, G1/4" femelle, 1/4" NPT femelle
• Retour de position : pneumatique ou électrique (NAMUR)

Caractéristiques / spécifications techniques

• Pression process : 0…10 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : 70 mm
• Position O-ring : 25 mm
• Capteurs : 225 mm Ø12 PG13,5 (option 280 mm Ø12 liquide)
• Matériaux (mouillés) : PP, PVDF, PEEK
• Joints (mouillés) : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccord process : G1 1/4" (DN25)
• Orifices de nettoyage : G1/8", G1/4", 1/4" FNPT
• Alimentation : air comprimé 4..6 bar
• Contacts de fin de course : pneumatiques / électriques, intégrés
