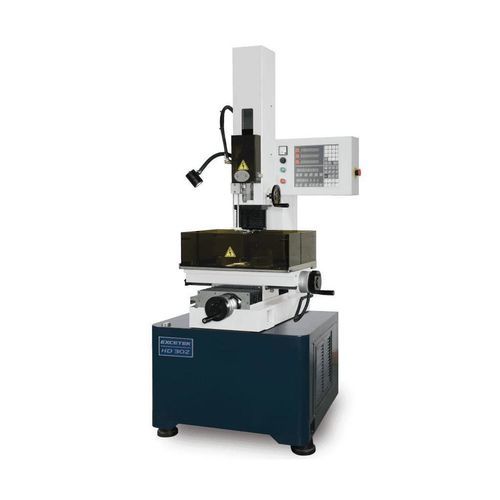

Machine de perçage profond CNC HD30Z

verticale3 axespar électroérosion

Description courte
Machine d'érosion par étincelage (EDM) compacte pour perçage de petits trous dans des matériaux conducteurs. Le modèle HD30Z offre un guidage et une manutention d'électrodes dédiés pour des opérations d'EDM microprécises.

Présentation
Le HD30Z est une machine d'érosion pour petits trous polyvalente, conçue pour les applications de micro-perçage de précision. Elle intègre un entraînement d'électrode contrôlé, un déplacement manuel du guide et une course Z importante pour usiner des trous de petit diamètre avec répétabilité. Convient pour la fabrication d'outillages, moules et composants exigeant des trous EDM fins.

Caractéristiques principales

• Contrôleur CNC avec fonctions EDM dédiées (image du contrôleur disponible sur la fiche produit)
• Système de manutention d'électrodes avec mandrin et guide pour électrodes Ø0,3–Ø3,0 mm
• Course manuelle du guide W de 150 mm pour un réglage flexible de l'électrode
• Courant maximal d'usinage 48 A et puissance d'entrée 4,0 KVA
• Empreinte compacte : 1450 x 1250 x 2100 mm

Accessoires standard

• Mandrin d'électrode Ø0.3mm~Ø3.0mm x 1
• Guide d'électrode Ø1.0mm x 1
• Tuyau laiton pour électrode Ø1.0mm x 20 pcs
• Lampe de travail x 1
• Réservoir filtre eau inox 80L
• Boîte à outils x 1
• Filtre papier PW-40-2 300 x 29 x 500mm 10μm x 1 pcs
• Filtre papier PP 10 inch 5μm x 1 pcs
• Tapis parallèle x 2
• Joint d'étanchéité pour eau

Options

• Mandrin d'électrode Ø3.1mm~Ø6.0mm
• CE
• Dispositif d'arrêt de finition
• Mandrin pneumatique

Caractéristiques techniques

• Modèle : HD30Z
• Taille de la table (L x P) : 450 x 210 mm
• Cours X/Y : 300 x 200 mm
• Course Z : 345 mm
• Course W + guide manuel : 0 + 150 mm
• Taille des électrodes : Ø 0,3 ~ Ø 3,0 mm
• Longueur maximale d'électrode : 400 mm
• Taille maximale de la pièce : 660 x 410 x 150 mm
• Poids maximal de la pièce : 150 kg
• Poids de la machine : 930 kg
• Courant maximal d'usinage : 48 A
• Puissance d'entrée : 4,0 KVA
• Dimensions machine (L x P x H) : 1450 x 1250 x 2100 mm
