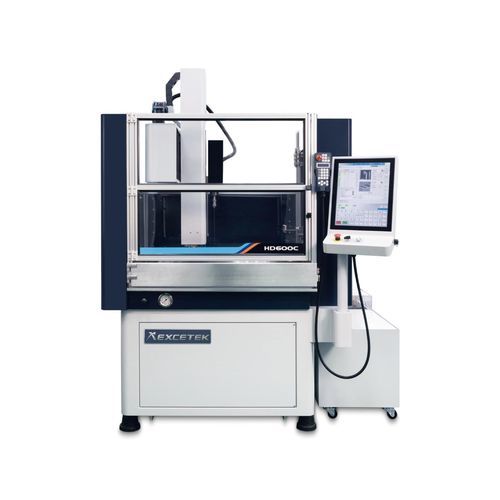

Machine de perçage profond CNC HD600C-CE

verticale3 axespar électroérosion

Courte description
La perceuse à trous de la série HD, modèle HD600C-CE avec contrôleur de mouvement EXCETEK, est conçue pour des opérations de perçage et d'usinage EDM à haute vitesse et grande précision. Les courses prennent en charge des pièces de format moyen et l'intégration en production automatisée.

Fonctionnalités

• Contrôle servo optimisé avec EXCETEK Motion Controller pour vitesse et précision.
• Interfaces d'entrée : LAN, USB.
• Interface tactile conviviale avec affichage graphique.
• Base de données complète des technologies d'usinage EDM et suivi des opérations.
• Système d'édition Metrix prenant en charge carrés, cercles, linéaires et autres types de metrix.
• Solutions IoT et d'automatisation pour intégration en usine intelligente.

Structure mécanique / Options (aperçu)

• Options de changeur automatique d'électrodes : Linéaire (8 AEC) et Rotatif (16 AEC).
• AGC – Automatic Guide Changer (option).
• Plateau rotatif A/B (option).
• Mors automatique d'électrode Ø3.1 ~ Ø6.0 (option).
• Balance linéaire XY avec résolution 1 μm (option).
• Refroidisseur d'eau, système d'échange d'ions, option certification CE.
• Cuve de travail semi-immergée en acier inoxydable et dispositif d'arrêt de finition (options).
• Courant d'usinage max. 75 A (option).

Aperçu des accessoires
Accessoires standards

• Mors d'électrode Ø0.3 mm ~ Ø3.0 mm x 1
• Guide d'électrode Ø1.0 mm x 1
• Tuyau d'électrode laiton Ø1.0 mm x 20 pcs
• Boîte à outils x 1
• Filtre papier PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• Filtre papier PP 10 pouces 5 μm x 1 pcs
• Tapis parallèle x 2
• Joint d'eau x 20 pcs
• Mors pneumatique

Options

• Plateau rotatif A/B
• Système de changeur automatique d'électrodes
• Mors automatique d'électrode Ø3.1~Ø6.0
• Balance linéaire XY avec résolution 1 μm
• Système de changeur de guide automatique
• Refroidisseur d'eau
• Système d'échange d'ions
• CE
• Solution IoT et automatisation pour usine intelligente
• Conversion de fichiers DXF, fichiers NC pour fil
• Cuve de travail semi-immergée en acier inoxydable
• Dispositif d'arrêt de finition
• Courant d'usinage max. 75 A

Caractéristiques techniques

• Modèle : HD600C-CE
• Taille de la table (L x P) : 700 x 450 mm
• Course X/Y : 600 x 400 mm
• Course Z : 400 mm
• Course W : 400 mm
• Taille d'électrode : Ø 0.3 ~ Ø 3.0 mm
• Changeur automatique d'électrodes (option) : 8 / 16 pcs
• Longueur maximale d'électrode : 400 mm
• Hauteur maximale de pièce : 400 mm
• Poids maximal de la pièce : 800 kg
• Poids machine : 1730 kg
• Puissance d'entrée : 4.0 KVA
• Dimensions machine (L x W x H) : 2000 x 1965 x 2600 mm
