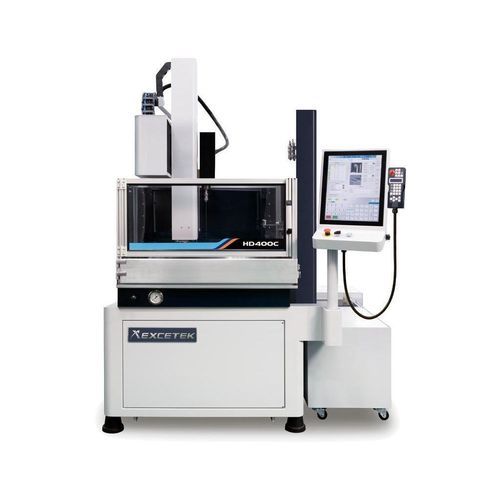

Machine de perçage profond CNC HD400C

verticale3 axespar électroérosion

Courte description
Axes X/Y : 400 x 300 mm
Axe Z : 400 mm
Axe W : 400 mm

Présentation
La HD400C est une machine d'électroérosion à perçage conçue pour l'usinage rapide et précis de petits trous. Elle intègre un contrôleur de mouvement EXCETEK et un contrôle servo optimisé pour garantir une grande répétabilité et des temps de cycle courts. Des interfaces LAN et USB permettent l'échange de données. La machine est compatible avec les solutions IoT et d'automatisation et comprend une base de données complète de technologies d'usinage EDM pour optimiser les procédés.

Générateur & Commande CNC - Points clés

• Contrôle servo optimisé pour vitesse et précision.
• Interfaces d'entrée : LAN, USB pour l'échange de programmes et paramètres.
• Base de données complète de technologies EDM pour simplifier la mise en production.
• Prête pour IoT et automatisation pour l'intégration en usine intelligente.

Écran tactile et interface utilisateur

• Interface graphique tactile pour une utilisation intuitive.
• Programmation graphique et réglage facile des paramètres.
• Support des réglages AEC & AGC pour la gestion automatisée des électrodes.
• Surveillance de l'usinage et recettes technologiques abondantes.
• Édition Metrix avec plusieurs types de motifs (carré, cercle, linéaire, etc.).

Structure mécanique / Options d'automatisation

• Options de changeur automatique d'électrodes : systèmes linéaires et rotatifs (ex. 8 AEC linéaire, 16 AEC rotatif).
• Changeur de guide automatique (AGC) disponible pour réduire les interventions manuelles.
• Table rotative A/B en option pour augmenter le débit.
• Différentes configurations mécaniques pour supporter la manutention automatisée des électrodes et le changement d'outils.

Accessoires
Accessoires standards

• Mandrin d'électrode Ø0,3 mm ~ Ø3,0 mm × 1
• Guide d'électrode Ø1,0 mm × 1
• Tuyau en laiton pour électrode Ø1,0 mm × 20 pcs
• Boîte à outils × 1
• Filtre papier PW‑40‑2 300 × 29 × 500 mm 10 μm × 1
• Filtre papier PP 10 inch 5 μm × 1
• Tapis parallèle × 2
• Joint d'étanchéité × 20 pcs
• Mors à air

Options

• Table rotative A/B
• Système changeur automatique d'électrodes (AEC)
• Mandrin d'électrode automatique Ø3,1 ~ Ø6,0
• Échelles linéaires XY résolution 1 μm
• Système changeur de guide automatique (AGC)
• Refroidisseur d'eau
• Système d'échange d'ions
• Option de certification CE
• Solutions IoT et d'automatisation pour intégration usine intelligente
• Conversion de fichiers DXF et fichiers NC pour fil
• Cuve de travail semi‑submergée en inox
• Dispositif d'arrêt de finition
• Option courant d'usinage maximal jusqu'à 75 A

Caractéristiques techniques

• Dimensions table de travail (L × P) : 600 × 350 mm
• Courses X/Y : 400 × 300 mm
• Course Z : 400 mm
• Course W : 400 mm
• Dimension électrode : Ø 0,3 ~ Ø 3,0 mm
• Changeur d'électrode automatique (option) : 8 / 16 pcs
• Longueur maxi électrode : 400 mm
• Hauteur maxi de la pièce : 400 mm
• Poids maxi de la pièce : 500 kg
• Poids machine : 1630 kg
• Puissance d'entrée : 4,0 KVA
• Dimensions machine (L × l × H) : 1900 × 1965 × 2600 mm
