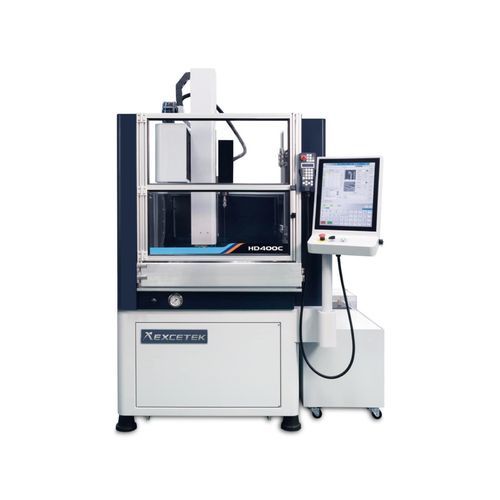

Machine de perçage profond CNC HD400C-CE

verticale3 axespar électroérosion

Présentation
Le HD400C-CE est une machine EDM CNC pour micro-perçage conçue pour le perçage de petits diamètres à grande vitesse et haute précision. Équipée de l'EXCETEK Motion Controller et d'un contrôle servo optimisé, elle assure un positionnement et une usinabilité fiables. Courses X/Y : 400 x 300 mm ; course Z : 400 mm ; course W : 400 mm.

Fonctionnalités

• Perceuse d'entailles série HD avec EXCETEK Motion Controller pour un contrôle servo optimisé offrant vitesse et précision.
• Interface d'entrée : LAN, USB.
• Réglages intuitifs et base de données complète de technologies d'usinage EDM.
• Solution IoT et d'automatisation pour intégration en usine intelligente.
• Interface tactile graphique avec une base de données technologique étendue.
• Moniteur d'usinage et système Metrix Editing / Dialogue Metrix Edit prenant en charge les types de metrix : carré, cercle, linéaire, etc.

Structure mécanique & automatisation

• Options de changeur d'électrodes automatique : linéaire 8 AEC ou rotatif 16 AEC (option).
• Options disponibles : Auto Guide Changer, table rotative A/B, mors automatique pour électrode (Ø3,1–Ø6,0).
• Fonctions IoT et d'automatisation pour intégration en environnement d'usine intelligente.

Accessoires de série

• Mors d'électrode Ø0,3 mm ~ Ø3,0 mm x 1.
• Guide d'électrode Ø1,0 mm x 1.
• Tube d'électrode laiton Ø1,0 mm x 20 pcs.
• Boîte à outils x 1.
• Filtre papier PW-40-2 300 x 29 x 500 mm 10 μm x 1 pc.
• Filtre papier PP 10 inch 5 μm x 1 pc.
• Tampon parallèle x 2.
• Joint d'eau x 20 pcs.
• Mors pneumatique.

Options

• Table rotative A/B.
• Système changeur d'électrode automatique.
• Mors automatique pour électrode Ø3,1–Ø6,0.
• Scale linéaire XY résolution 1 μm.
• Système Auto Guide Changer.
• Refroidisseur d'eau.
• Système d'échange d'ions.
• Certification CE.
• Solution IoT et d'automatisation pour usine intelligente.
• Conversion de fichiers DXF et de fichiers NC de découpe fil.
• Cuve de travail semi-submergée en acier inoxydable.
• Dispositif d'arrêt de finition.
• Courant d'usinage max. 75 A.

Caractéristiques techniques

• Dimensions table (L x P) : 650 x 350 mm.
• Courses X/Y : 400 x 300 mm.
• Course Z : 400 mm.
• Course W : 400 mm.
• Taille d'électrode : Ø 0,3 ~ Ø 3,0 mm.
• Changeur d'électrode automatique (option) : 8 / 16 pcs.
• Longueur maximale d'électrode : 400 mm.
• Hauteur maximale de pièce : 400 mm.
• Poids maximal de la pièce : 500 kg.
• Poids machine : 1630 kg.
• Puissance d'entrée : 4,0 KVA.
• Dimensions machine (L x P x H) : 1900 x 1965 x 2600 mm.
• Courant d'usinage max. (option) : 75 A.
