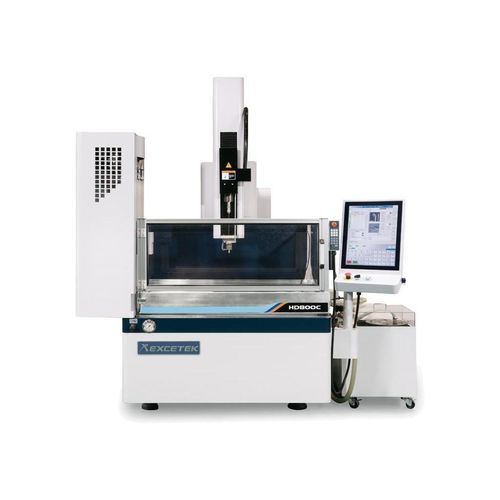

Machine de perçage profond CNC HD800C

verticale3 axespar électroérosion

Courte description
X/Y axes : 800 x 600 mm
Axe Z : 400 mm (Option 600 mm)
Axe W : 400 mm (Option 600 mm)

Résumé des spécifications
Taille de la table de travail (LxP) : 900 x 600 mm
Course des axes X/Y : 800 x 600 mm
Course axe Z : 400 mm (Option 600 mm)
Course axe W : 400 mm (Option 600 mm)
Taille d'électrode : Ø 0,3 ~ Ø 3,0 mm
Changeur automatique d'électrodes (Option) : 8/16 pcs
Longueur max. d'électrode : 400 mm (Option 600 mm)
Hauteur max. de la pièce : 400 mm (Option 600 mm)
Poids max. de la pièce : 1500 kg
Poids machine : 3200 kg
Puissance d'alimentation : 4.0 KVA
Dimensions machine : 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (sans bac d'eau) (Option 600)

Caractéristiques

• La série HD Hole Driller avec contrôleur EXCETEK optimise le contrôle servo pour garantir vitesse et précision.
• Interfaces d'entrée : LAN, USB.
• Paramétrage simple et base de données complète de technologies d'usinage EDM.
• Solution IOT et d'automatisation pour usine intelligente.
• Écran tactile et interface opérateur conviviale ; utilisation simplifiée par affichage graphique.
• Réglages AEC & AGC ; surveillance d'usinage et large base de données technologique.
• Édition Metrix / Dialogue Metrix Edit System avec modes multiples : Square, Square-1, Circle, Circle-1, Linear, etc.

Aspects mécaniques / structurels

• Changeurs d'électrode automatiques optionnels linéaires ou rotatifs (ex. : 8 AEC linéaire, 16 AEC rotatif).
• Tablette rotative A/B optionnelle et changeur de guide automatique.
• Options : refroidisseur d'eau, système d'échange d'ions, bac de travail inox semi-immergé, dispositif d'arrêt de finition.

Accessoires
Accessoires standard

• Mandrin d'électrode Ø0,3mm~Ø3,0mm x 1
• Guide d'électrode Ø1,0mm x 1
• Tubes d'électrode laiton Ø1,0mm x 20 pcs
• Boîte à outils x 1
• Filtre papier PW-40-2 300 x 29 x 500mm 10μm x 1 pcs
• Filtre papier PP 10 inch 5μm x 1 pcs
• Tapis parallèle x 2
• Joint d'étanchéité x 20 pcs
• Mandrin pneumatique

Options

• Tablette rotative A/B
• Système changeur automatique d'électrodes
• Mandrin automatique d'électrode Ø3.1~Ø6.0
• Règle linéaire XY résolution 1μm
• Système changeur de guide automatique
• Refroidisseur d'eau
• Système d'échange d'ions
• CE
• Solution IOT et d'automatisation pour usine intelligente
• Conversion fichier DXF, conversion fichier NC pour fil
• Bac de travail inox semi-immergé
• Dispositif d'arrêt de finition
• Courant d'usinage max. 75A

Spécifications techniques

• Modèle : HD800C
• Taille table (LxP) : 900 x 600 mm
• Course axes X/Y : 800 x 600 mm
• Course axe Z : 400 mm (Option 600 mm)
• Course axe W : 400 mm (Option 600 mm)
• Taille d'électrode : Ø 0,3 ~ Ø 3,0 mm
• Changeur automatique d'électrodes (Option) : 8/16 pcs
• Longueur max. d'électrode : 400 mm (Option 600 mm)
• Hauteur max. de pièce : 400 mm (Option 600 mm)
• Poids max. de pièce : 1500 kg
• Poids machine : 3200 kg
• Puissance d'alimentation : 4.0 KVA
• Dimensions machine : 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm sans bac d'eau ; Option 600)
