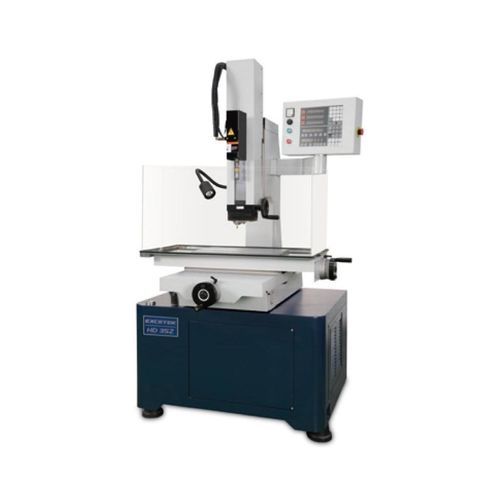

Machine de perçage profond CNC HD35Z

verticale3 axespar électroérosion

Brève description
Machine d'électroérosion par enfonçage (EDM) HD35Z pour usiner des pièces jusqu'à 810 x 430 x 350 mm et 350 kg. Courses : X/Y 350 x 250 mm, Z 350 mm ; course W 200 mm + guide manuel 150 mm. Diamètre d'électrode Ø0,3 ~ Ø3,0 mm, longueur max d'électrode 400 mm. Intensité max d'usinage 48 A, puissance d'alimentation 4,0 KVA.

Spécifications techniques

• Taille de la table (LxP) : 600 x 300 mm
• Courses X/Y : 350 x 250 mm
• Course Z : 350 mm
• Course W + guide manuel : 200 + 150 mm
• Taille d'électrode : Ø 0,3 ~ Ø 3,0 mm
• Longueur max d'électrode : 400 mm
• Taille max de la pièce : 810 x 430 x 350 mm
• Poids max de la pièce : 350 kg
• Poids machine : 1130 kg
• Intensité max d'usinage : 48 A
• Puissance d'alimentation : 4,0 KVA
• Dimensions machine (LxPxH) : 1520 x 1287 x 2300 mm

Caractéristiques

• Contrôleur CNC pour cycles d'usinage programmables et contrôle des axes
• Axe W avec guide manuel pour réglages fins

Accessoires standards

• Mandrin d'électrode Ø0,3mm~Ø3,0mm x 1
• Guide d'électrode Ø1,0mm x 1
• Tube en laiton pour électrode Ø1,0mm x 20 pièces
• Lampe de travail x 1
• Réservoir filtre d'eau inox 80L
• Boîte à outils x 1
• Filtre papier PW-40-2 300 x 29 x 500mm 10μm x 1 pièce
• Filtre papier PP 10 inch 5μm x 1 pièce
• Plaque parallèle x 2
• Joint d'étanchéité pour eau

Options

• Mandrin d'électrode Ø3,1mm~Ø6,0mm
• CE
• Dispositif d'arrêt de finition
• Mandrin pneumatique

Domaines d'application

• Fabrication de moules et matrices
• Outillage et gabarits
• Usinage de composants automobiles
• Pièces aéronautiques et de précision
• Dispositifs médicaux
• Composants nécessitant un usinage EDM de précision
