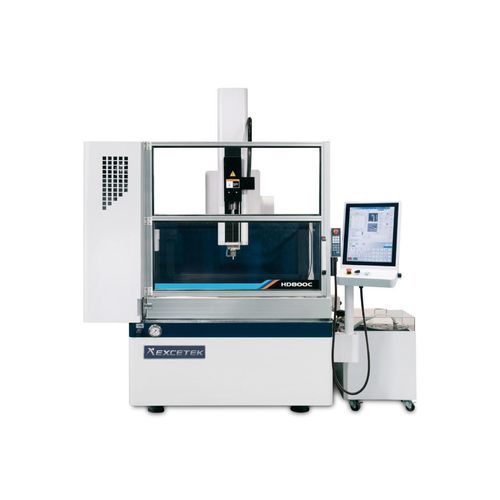

Machine de perçage profond CNC HD800C-CE

verticale3 axespar électroérosion

Description courte
La HD800C-CE est une machine d'électroérosion (EDM) pour perçage de petits trous, conçue pour l'usinage précis de perçages de faible diamètre. Elle intègre le contrôleur de mouvement EXCETEK et un asservissement servo optimisé pour concilier vitesse et précision. Fonctions IoT et solutions d'automatisation pour intégration en usine intelligente.

Dimensions principales & courses
Dimensions de la table (LxP) : 900 x 600 mm
Course X/Y : 800 x 600 mm
Course Z : 400 mm (option 600 mm)
Course W : 400 mm (option 600 mm)
Taille des électrodes : Ø 0,3 ~ Ø 3,0 mm
Changeur d'électrodes automatique (option) : 8 / 16 pcs
Longueur maxi. d'électrode : 400 mm (option 600 mm)
Hauteur maxi. de la pièce : 400 mm (option 600 mm)
Poids maxi. de la pièce : 1500 kg
Poids machine : 3200 kg
Puissance d'alimentation : 4,0 KVA
Dimensions machine : 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (sans bac à eau) (option 600)

Caractéristiques

• Contrôleur EXCETEK avec asservissement servo optimisé pour perçage haute vitesse et haute précision.
• Interfaces d'entrée : LAN et USB pour transfert et supervision.
• Base de données complète de technologies d'usinage EDM pour le paramétrage.
• Solution IoT et d'automatisation pour connectivité et supervision d'atelier.

Contrôle, interface et logiciel

• Écran tactile avec interface graphique pour une mise en service et un suivi opérateur simplifiés.
• Support AEC & AGC pour gestion automatisée des électrodes et guides.
• Base de données de coupage étendue et fonctions de surveillance d'usinage.
• Édition Metrix : Square, Square-1, Circle, Circle-1 et Linear prises en charge.

Structure mécanique & options

• Gestion des électrodes : changeur linéaire 8 AEC ou changeur rotatif 16 AEC (options).
• Changeur automatique de guide (AGC) et système Auto Electrode Changer disponibles en option.
• Options : table rotative A/B, mandrin auto pour électrode Ø3.1–Ø6.0, règle linéaire XY résolution 1 μm.
• Options additionnelles : refroidisseur d'eau, système d'échange d'ions, conformité CE, bac semi-submergé inox, dispositif d'arrêt de finition ; courant maxi d'usinage 75 A.

Accessoires standards

• Mandrin électrode Ø0,3 mm–Ø3,0 mm x 1
• Guide électrode Ø1,0 mm x 1
• Tube d'électrode laiton Ø1,0 mm x 20 pcs
• Boîte à outils x 1
• Filtre papier PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• Filtre papier PP 10 inch 5 μm x 1 pcs
• Talon parallèle x 2
• Joint d'eau x 20 pcs
• Mandrin pneumatique

Options

• Table rotative A/B
• Système Auto Electrode Changer
• Mandrin auto pour électrodes Ø3.1–Ø6.0
• Règle linéaire XY résolution 1 μm
• Système Auto Guide Changer
• Refroidisseur d'eau
• Système d'échange d'ions
• Conformité CE
• Solution IoT et d'automatisation pour usine intelligente
• Conversion fichier DXF et fichiers NC pour fil
• Bac de travail semi-submergé inox
• Dispositif d'arrêt de finition
• Courant maxi d'usinage 75 A

Spécifications techniques

• Modèle : HD800C-CE
• Table de travail (LxP) : 900 x 600 mm
• Course X/Y : 800 x 600 mm
• Course Z : 400 mm (option 600 mm)
• Course W : 400 mm (option 600 mm)
• Taille des électrodes : Ø 0,3 ~ Ø 3,0 mm
• Changeur d'électrodes automatique : 8/16 pcs (option)
• Long. maxi. d'électrode : 400 mm (option 600 mm)
• Hauteur maxi. de pièce : 400 mm (option 600 mm)
• Poids maxi. de pièce : 1500 kg
• Poids machine : 3200 kg
• Puissance d'alimentation : 4,0 KVA
• Dimensions machine : 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm sans bac à eau - option 600)
