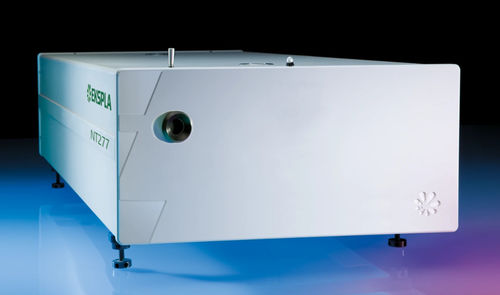

Système laser pulsé NT270

nanosecondeQ switchà état solide

La série NT270 est un système laser DPSS à longueur d'onde réglable dans la gamme NIR-MIR, conçu pour des applications IR avancées. Il offre un réglage sans intervention manuelle, sans interruption, de 2500 nm à 4475 nm à une fréquence de répétition de 1 kHz, le tout dans un boîtier compact unique. Cette large gamme de réglage IR en fait un excellent choix pour des applications telles que la microscopie optique en champ proche (s-SNOM), la spectroscopie vibrationnelle de molécules uniques et la spectroscopie de gaz.

Caractéristiques

• Fiabilité reconnue par les clients
• Garantie de deux ans
• Intègre le laser de pompe DPSS et l'OPO dans un seul boîtier
• Ports de sortie séparés pour le laser de pompe et les faisceaux OPO
• Plage de longueur d'onde de sortie de l'OPO de 2500 nm à 4475 nm
• Faible largeur de raie
• Réglage rapide et sans intervention manuelle de la longueur d'onde (y compris le balayage automatique de la longueur d'onde)
• Durée d'impulsion <7 ns
• Contrôle à distance via clavier ou PC

Applications

• Microscopie optique en champ proche (s-SNOM)
• Spectroscopie vibrationnelle de molécules uniques
• Spectroscopie IR
• Spectroscopie de gaz

Description
Les systèmes laser réglables de la série NT270 intègrent un oscillateur paramétrique optique (OPO) nanoseconde et un laser de pompe à l'état solide pompé par diode (DPSS) à commutation Q dans un boîtier compact unique. Le pompage par diode permet une acquisition rapide des données à des taux de répétition d'impulsions élevés jusqu'à 1 kHz tout en évitant les changements fréquents de lampe flash. Les lasers de pompe ne nécessitent pas d'eau pour le refroidissement, réduisant ainsi les coûts de fonctionnement et de maintenance. Tous les lasers disposent d'un réglage motorisé sur la plage spécifiée, avec une longueur d'onde de sortie réglable depuis un pavé de commande avec affichage rétroéclairé ou depuis un PC utilisant les pilotes LabVIEW™ fournis. Une haute efficacité de conversion, une sortie stable, un entretien facile et une taille compacte font de ces systèmes un excellent choix pour de nombreuses applications.

Avantages

• Réglage de la longueur d'onde sans intervention manuelle – pas besoin d'intervention physique
• Large plage de réglage (2500 – 4475 nm) très utile pour le s-SNOM et d'autres applications IR
• Solution économique couvrant une large plage de réglage à partir d'une seule source
• Pompage final avec technologie diode assurant une haute fiabilité et de nombreux tirs, entraînant des coûts de maintenance réduits
• Niveau d'intégration élevé économisant un espace précieux en laboratoire
• Refroidissement par air éliminant le besoin d'eau, assurant une opération facile et une installation ou intégration simple
• Conception et fabrication internes de systèmes complets, y compris les lasers de pompe, garantissant des services de garantie et post-garantie à temps et un approvisionnement en pièces de rechange
• Variété d'interfaces de contrôle : USB, RS232, LAN et WLAN pour un contrôle facile et une intégration avec d'autres équipements

Spécifications

• Plage de longueur d'onde de sortie de l'OPO : 2500–4475 nm (idler)
• Énergie d'impulsion (idler) : 80 μJ à 3000 nm
• Taux de répétition d'impulsion : 1000 Hz
• Durée d'impulsion : 5–7 ns
• Largeur de raie : <10 cm⁻¹
• Pas de réglage minimal (idler) : 1 cm⁻¹
• Polarisation (idler) : verticale
• Diamètre typique du faisceau : 4 mm
• Longueur d'onde de la pompe : 1064 nm
• Énergie d'impulsion typique de la pompe : 1.9 mJ
• Durée d'impulsion de la pompe : <10 ns
• Qualité du faisceau : ajustement à Gaussien >90%
• Stabilité de l'énergie d'impulsion (Écart type) : <0.5%
• Taille de l'unité (L × P × H) : 305 × 701 × 270 mm
• Taille de l'alimentation électrique (L × P × H) : 449 × 376 × 140 mm
• Longueur de l'ombilical : 2.5 m
• Refroidissement : refroidi par air
• Température ambiante : 18–27 °C
• Humidité relative : 20–80% (sans condensation)
• Exigences en matière d'alimentation : 100–240 V AC, monophasé, 50/60 Hz
• Consommation d'énergie : <0.5 kW
• Propreté de la salle : pas pire que la classe ISO 9

Remarque

• Le laser doit être connecté à l'électricité principale en permanence. S'il est déconnecté pendant plus d'une heure, le système nécessite quelques heures de préchauffage avant de s'allumer.
