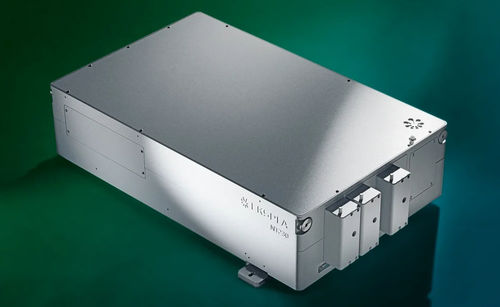

Système laser pulsé NT230

Q switchà état solidevert

La série NT230 est un système laser DPSS à haute énergie et à large accordabilité, conçu pour des applications de laboratoire avancées. Ce laser offre un réglage sans intervention manuelle, sans interruption, de 192 à 2600 nm dans un boîtier compact unique, intégrant un laser Nd:YAG pompé par diode et un oscillateur paramétrique optique (OPO). Avec une fréquence de répétition de 100 Hz, la série NT230 est idéale pour la fluorescence induite par laser, la photolyse éclair, la photobiologie, la métrologie et la télédétection. Son design innovant pompé par diode assure un fonctionnement sans maintenance et une stabilité améliorée par rapport aux systèmes pompés par lampe flash. Le système peut être contrôlé à distance via un clavier ou un PC, avec une interface conviviale et un écran rétroéclairé pour des ajustements de paramètres faciles, même en portant des lunettes de sécurité laser.

Caractéristiques

• Fiabilité reconnue par les clients
• Garantie de deux ans
• Intègre le laser de pompe DPSS et l'OPO dans un seul boîtier
• Réglage de longueur d'onde sans intervention manuelle de 192 à 2600 nm*
• Jusqu'à 15 mJ d'énergie d'impulsion de l'OPO
• Jusqu'à 100 Hz de fréquence de répétition d'impulsion
• Jusqu'à 2 mJ d'énergie d'impulsion en UV
• Largeur de raie inférieure à 5 cm⁻¹
• Durée d'impulsion de 2 à 5 ns
• Volets de sortie électromécaniques
• Poignées de transport
• Sorties laser 355 nm et 1064 nm
• Sortie 532 nm (en option)
• Contrôle à distance via clavier ou PC

* Le balayage automatique de longueur d'onde est programmable

Avantages

• Réglage de longueur d'onde sans intervention manuelle – pas besoin d'intervention physique
• Large accordabilité (192–2600 nm) et haute énergie d'impulsion (jusqu'à 15 mJ) pour l'étude d'une large gamme de matériaux
• Haute fréquence de répétition (jusqu'à 100 Hz) et puissance de sortie pour une collecte rapide de données et une excitation intensive
• Largeur de raie étroite (jusqu'à 3 cm⁻¹) et résolution de réglage supérieure (1–2 cm⁻¹) pour des spectres de haute qualité
• Niveau d'intégration élevé économisant de l'espace en laboratoire
• Pompage par diode réduisant la fréquence de maintenance
• Volets de sortie électromécaniques automatiques pour la sécurité
• Poignées extensibles conviviales pour un transport et un repositionnement faciles
• Conception et fabrication internes assurant une garantie fiable et un approvisionnement en pièces de rechange
• Interfaces de contrôle multiples : USB, RS232, LAN, WLAN pour une intégration facile
• Options d'atténuateur et de couplage de fibre pour des configurations expérimentales polyvalentes

Applications

• Fluorescence induite par laser
• Photolyse éclair
• Photobiologie
• Télédétection
• Métrologie
• Spectroscopie non linéaire
• Imagerie photoacoustique

Accessoires et Options

• -SH : Extension de la plage de réglage en UV (210–405 nm) par génération de seconde harmonique
• -SF : Extension de la plage de réglage en 300–405 nm par génération de somme de fréquences
• -SH/SF : SH et SF combinés pour 210–405 nm avec énergie d'impulsion maximale
• -DUV : Option UV profond pour sortie 192–210 nm
• -2H : Sortie 532 nm
• -FC : Sortie couplée par fibre dans la plage 300–2000 nm
• -ATTN : Atténuateur
• -SCU : Accessoire de filtrage spectral pour une pureté spectrale améliorée
• -FWS : Option de balayage rapide de longueur d'onde

Spécifications

• Plage de longueurs d'onde : 192–2600 nm (OPO : Signal 405–710 nm, Idler 710–2600 nm, SH/SF 210–405 nm, DUV 192–210 nm)
• Énergie d'impulsion : Jusqu'à 15 mJ (OPO), 1,8 mJ (SH/SF), 0,4 mJ (DUV)
• Fréquence de répétition d'impulsion : 50 Hz (NT230-50), 100 Hz (NT230-100)
• Durée d'impulsion : 2–5 ns
• Largeur de raie : <5 cm⁻¹
• Pas de réglage minimal : 1 cm⁻¹ (signal/idler), 2 cm⁻¹ (SH/SF/DUV)
• Polarisation : Signal (horizontale), Idler (verticale), SH/SF (horizontale), DUV (verticale)
• Divergence du faisceau OPO : <2 mrad
• Diamètre typique du faisceau : 5 mm
• Longueur d'onde de pompe : 355 nm
• Énergie d'impulsion de pompe typique : 50 mJ (NT230-50), 35 mJ (NT230-100)
• Taille de l'unité (L × P × H) : 451 × 705 × 172 mm
• Taille de l'alimentation électrique (L × P × H) : 449 × 376 × 140 mm
• Longueur de l'ombilical : 2,5 m
• Refroidissement : Refroidisseur externe
• Température ambiante : 18–30 °C
• Humidité relative : 20–80% (sans condensation)
• Exigences en matière d'alimentation : 100–240 V AC, monophasé, 50/60 Hz
• Consommation d'énergie : <1,8 kW
• Propreté : Pas pire que ISO Classe 9
