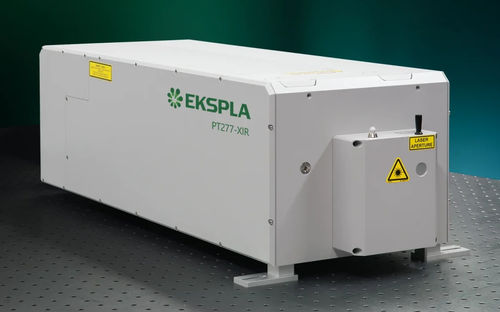

Système laser picoseconde PT277 series

accordablemoyen infrarougede microscopie

La série PT277 est un système laser picoseconde accordable infrarouge moyen à boîtier unique conçu pour des applications avancées de spectroscopie et de microscopie. Ce système intègre un oscillateur paramétrique optique (OPO) picoseconde et un laser de pompe DPSS dans un boîtier compact unique, offrant une construction robuste, une stabilité à long terme améliorée et une maintenance réduite. La série PT277 XIR offre une plage de longueurs d'onde accordable de 1403–2020 nm, 2250–4400 nm et 12500–17000 nm, avec une largeur de raie de moins de 5 cm⁻¹ sur toute la plage d'accord. Le système dispose d'un réglage motorisé sans intervention manuelle, d'une divergence presque limitée par diffraction et d'une stabilité de la direction du faisceau sur toute la plage. Il est équipé d'un système de nettoyage d'air interne et prend en charge le contrôle PC via USB, RS232 et LAN utilisant des commandes REST API, permettant un balayage rapide des longueurs d'onde et une intégration facile avec d'autres équipements.

Caractéristiques

• Plage d'accord 1403–17000 nm (7127–600 cm⁻¹)
• Réglage sans intervention manuelle : motorisé pour toute la plage d'accord
• Largeur de raie <5 cm⁻¹ sur toute la plage d'accord
• Divergence presque limitée par diffraction
• Stabilité de la direction du faisceau sur toute la plage d'accord
• Boîtier unique : intègre un laser de pompe et un OPO dans un boîtier unique
• Système de nettoyage d'air interne
• Contrôle PC via USB (port COM virtuel), RS232, LAN utilisant des commandes REST API
• Balayage rapide des longueurs d'onde

Applications

• Spectroscopie infrarouge
• SNOM (microscopie en champ proche par balayage)

Modèles Disponibles

• PT277-SI : Fournit un rayonnement à bande étroite avec une largeur de raie <5 cm⁻¹ sur toute la plage d'accord : 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR : Fournit un rayonnement à bande étroite avec une largeur de raie <5 cm⁻¹ sur toute la plage d'accord : 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹), 12500–17000 nm (800–600 cm⁻¹)

Description

• Intègre un OPO picoseconde et un laser de pompe dans un boîtier compact unique pour une installation robuste et une stabilité améliorée
• Conception hermétique avec système de nettoyage d'air interne pour l'élimination de la vapeur d'eau et des organiques
• Divergence presque limitée par diffraction et stabilité de la direction du faisceau sur toute la plage de réglage spectral
• Réglage rapide et entièrement automatique des longueurs d'onde via un contrôle avancé par microprocesseur et des moteurs pas à pas en boucle fermée
• Contrôle précis de la température des cristaux non linéaires
• Contrôle via clavier ou tout OS utilisant REST API ; interfaces incluent USB, RS232, LAN, WLAN (en option)

Spécifications

• Plage d'accord (PT277-XIR) : Signal : 1403–2020 nm (7127–4951 cm⁻¹) ; Idler : 2250–4400 nm (4444–2273 cm⁻¹) ; DFG : 12500–17000 nm (800–600 cm⁻¹)
• Puissance de sortie : >400 mW à 1400–2020 nm (Signal), >100 mW à 2250–4000 nm (Idler), >10 mW à 12500 nm (DFG)
• Largeur de raie : <5 cm⁻¹
• Taux de répétition des impulsions : ~87 MHz (identique au laser de pompe)
• Durée des impulsions : ~8 ps
• Diamètre typique du faisceau : ~3 mm @ 3000 nm
• Divergence typique du faisceau : <5 mrad @ 1600 nm
• Stabilité de pointage du faisceau : <50 µrad rms @ 1600 nm
• Polarisation : linéaire, verticale (signal, idler, DFG)
• Vitesse de balayage spectral rapide : <4 s (1400–2020 nm, 2250–4400 nm), <2 s (5000–16000 nm DFG)
• Fréquence de modulation de la puissance de sortie (AOM) : 0 Hz – 2 MHz
• Taille de l'unité (L × P × H) : 320 × 766 × 241 mm
• Taille de l'alimentation : 483 × 140 × 390 mm, autonome
• Refroidisseur (tiers, env.) : 290 × 420 × 290 mm, autonome
• Longueur de l'ombilical : 2,5 m
• Refroidissement : eau-air
• Température ambiante : 22 ±2 °C ; stabilité : ±1 °C
• Humidité relative : <80% (non-condensante)
• Exigences en matière d'alimentation : 100–240 VAC (-10% / +5%), monophasé, 50/60 Hz
• Consommation d'énergie : <1 kW
• Propreté de la salle : pas pire que la classe ISO 9

Note

• Le laser doit rester connecté à l'électricité principale en tout temps. S'il est déconnecté pendant plus d'une heure, une période de préchauffage de quelques heures est nécessaire avant l'opération. Installer dans une salle climatisée, exempte de poussière et d'aérosols, sur une table optique solide, à l'écart des sources de vibrations.
