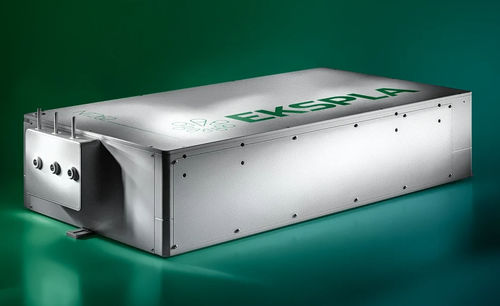

Système laser pulsé NT260

accordablede forte puissancepour spectroscopie

La série NT260 est un système laser accordable 10 kHz à largeur de raie étroite conçu pour les applications scientifiques exigeant une grande luminosité spectrale et une grande précision. Il permet un accord mains libres, sans interstice, de 192 à 2600 nm à une fréquence de 10 kHz à partir d'un seul boîtier, avec une puissance de sortie allant jusqu'à 0,7 W et des largeurs de raie inférieures à 3 cm-¹. Ce système est donc idéal pour les applications exigeantes telles que l'étalonnage des détecteurs et des spectroradiomètres, la métrologie et la spectroscopie des gaz. Le système est doté d'une technologie pionnière brevetée de fonctionnement Q-switched/mode-locked, d'une surveillance intégrée, d'un balayage rapide des longueurs d'onde et d'un cadre monolithique robuste pour la fiabilité et la facilité de transport. Un contrôle flexible est disponible via un clavier ou un PC, et le système offre une garantie de deux ans. Caractéristiques

• Technologie pionnière brevetée d'opération Q-switched/mode-locked
• Accord de longueur d'onde mains libres, sans espace dans la gamme 192-2600 nm
• Taux de répétition de 10 kHz
• Sortie jusqu'à 0,7 W
• Sortie jusqu'à 1.5 cm-¹ de largeur de raie
• Contrôle intégré de la puissance de la pompe et de la puissance de sortie
• Recherche rapide de longueur d'onde intégrée
• Cadre monolithique robuste
• Poignées de transport
• Contrôle flexible à partir d'un clavier ou d'un PC
• Garantie de deux ans

Applications

• Métrologie & étalonnage d'équipements
• Alignement d'une caméra hyperspectrale
• Spectrométrie de masse à temps de vol (TOF)
• Inspection de semi-conducteurs
• Evaluation de filtres optiques
• Microscopie photoacoustique
• Spectroscopie de luminescence induite par laser
• Surveillance de l'environnement, LIDAR

Description Le NT262, membre de la série NT260, est un OPO unique à largeur de raie étroite de 10 kHz. Sa technologie brevetée permet une sortie jusqu'à 0,7 W dans la gamme 192-2600 nm tout en maintenant une largeur de ligne <3 cm-¹ (typiquement <2 cm-¹ à la plupart des longueurs d'onde), ce qui est très bénéfique pour les applications nécessitant une largeur de ligne étroite et une luminosité spectrale élevée. Le système convient aux applications à haute résolution telles que l'étalonnage, la métrologie et la spectroscopie des gaz, ainsi qu'aux expériences de fluorescence et de pompe-sonde. Le taux de répétition élevé et le réglage mains libres facilitent la collecte rapide et aisée des données. Le système est très stable, avec une excellente stabilité de l'énergie et de la puissance à court et à long terme, et une valeur M² inférieure à celle des systèmes OPO traditionnels. Il est fiable grâce à un seuil de génération bas et à un fonctionnement facile. Il est logé dans un cadre monolithique robuste pour une grande fiabilité et peu d'entretien. Avantages

• Accord de longueur d'onde mains-réglage de la longueur d'onde à main levée - aucune intervention physique requise
• Fréquence de répétition des impulsions élevée de 10 kHz - collecte rapide des données
• Largeur de raie étroite (~2x supérieure à celle des OPO traditionnels) - spectres à haute résolution
• Petit paramètre de faisceau M² (~2x supérieur à celui des OPO traditionnels) - focalisation serrée du faisceau
• Excellente stabilité (~2x supérieure à celle des OPO traditionnels) - spectres à haute résolution
• Résultats (~2x meilleure que l'OPO traditionnel) - acquisition rapide des données
• Seuil de génération plus bas - fiabilité accrue
• Outres de sortie motorisés - sécurité accrue
• Purge d'air propre pour une durée de vie prolongée de l'optique
• Longueur d'onde réglée en nm et cm-¹ - opération d'expérience facile
• Résolution d'accord élevée 1-2 cm-¹ - spectres de haute qualité
• Variété d'interfaces de contrôle : USB, RS232, LAN, WLAN - intégration facile
• Contrôle par PC à l'aide de commandes texte - contrôle simple à partir de n'importe quel système d'exploitation

Accessoires et éléments optionnels

• -SH/SF : extension de la gamme d'accord dans 210-405 nm en combinant les harmoniques secondes et les sorties du générateur de fréquence somme
• -DUV : option UV profond pour la sortie 192-210 nm
• -FC : Sortie couplée à une fibre dans la gamme 350-2000 nm
• -ATTN : Sortie d'atténuateur dans la gamme 210-2600 nm
• -SCU : Accessoire de filtrage spectral pour une pureté spectrale améliorée

Images de performances typiques

• Courbes d'accord typiques du laser NT262 dans les gammes signal (405-710 nm), idler (710-2600 nm)
• Sortie typique du laser NT262 avec l'option -SH/SF (210-405 nm)
• Sortie typique du laser NT262 avec l'option -DUV (192-210 nm)
• Profil du faisceau laser de la série NT262 à 450 nm (champ proche et champ lointain)

Caractéristiques / Spécifications techniques

• Modèle: NT262 (série NT260)
• Gamme de longueur d'onde: Signal : 405-710 nm ; Idler : 710-2600 nm ; SH/SF (optionnel) : 210-405 nm ; DUV (en option) : 192-210 nm
• Énergie d'impulsion de sortie/puissance moyenne: OPO : 70 µJ / 700 mW ; SH/SF (en option) : 6 µJ / 60 mW
• Minimal tuning step: Signal/Idler : 1 cm-¹ ; SH/SF/DUV : 2 cm-¹
• Durée de l'impulsion: ~7 ns
• Largeur de ligne: <3 cm-¹
• Diamètre du faisceau typique: 4,5 mm × 2.5 mm
• Stabilité du pointage du faisceau: ≤50 μrad RMS
• Polarisation: Signal/Idler/SH/SF : horizontal ; DUV : vertical
• Longueur d'onde de la pompe: 355 nm
• Énergie de l'impulsion de la pompe typique: 0.3 mJ
• Qualité du faisceau:Près gaussien dans les champs proches et lointains
• Divergence du faisceau: <1,5 mrad
• Stabilité de l'énergie d'impulsion (StdDev): <2.5%
• Taux de répétition des impulsions: 10 kHz
• Durée de vie nominale des diodes de la pompe: 20 000 heures
• Temps de préchauffage typique: 15 min
• Dimensions de la tête laser (L × L × H) : 400 × 790 × 166 ±3 mm
• Taille du bloc d'alimentation (L × L × H): 553 × 510 × 529 ±3 mm
• Longueur ombilicale: 3 m
• Refroidissement:Réfrigérant intégré
• Purge d'air propre :Intégrée
• Température ambiante: 18-27 °C
• Stabilité de la température ambiante: ±2 ºC
• Humidité relative: 20-80% (sans condensation)
• Modalités d'alimentation : 100-240 V AC, monophasé, 50/60 Hz
• Consommation électrique: <1 kW
• Propreté de la pièce: pas pire que la classe ISO 9
