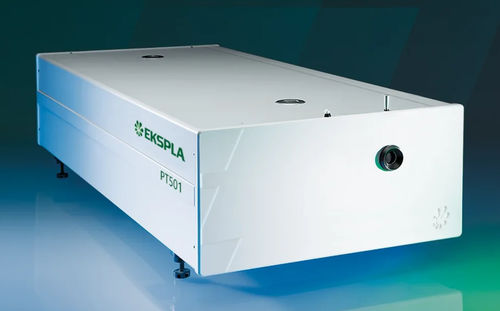

Système laser picoseconde PT501

accordablemoyen infrarougepour spectroscopie

La série PT501 est un système laser à picoseconde accordable dans le moyen infrarouge à boîtier unique qui intègre un oscillateur paramétrique optique (OPO) à picoseconde et un laser de pompe dans un cadre compact et robuste. Cette intégration réduit le temps d'installation, améliore la stabilité à long terme et réduit les coûts de maintenance. L'accord de longueur d'onde rapide et entièrement automatique est réalisé via un contrôle avancé par microprocesseur, avec des éléments d'accord montés sur des moteurs pas à pas à boucle fermée précis et des températures de cristaux non linéaires gérées par des thermo-contrôleurs précis. Aucun ajustement manuel n'est requis. Le système peut être contrôlé par un clavier ou tout contrôleur fonctionnant sur n'importe quel système d'exploitation utilisant des commandes API REST, avec des interfaces incluant USB, RS232, LAN et éventuellement WLAN pour une intégration facile.

Caractéristiques

• Plage d'accord : 2300 – 16000 nm (4345 – 625 cm⁻¹)
• Accord sans intervention : motorisé pour toute la plage d'accord
• Largeur de raie : <4 cm⁻¹ dans toute la plage d'accord
• Taux de répétition : 100 Hz
• Refroidi par air – pas besoin d'alimentation en eau externe
• Stabilité de la direction du faisceau dans toute la plage d'accord
• Boîtier unique : intègre un laser de pompe et un OPO dans un seul boîtier
• Contrôle PC via USB (port COM virtuel), RS232, LAN utilisant des commandes API REST
• Balayage rapide de la longueur d'onde

Applications

• Spectroscopie infrarouge
• SFG (spectroscopie de génération de fréquence somme)

Interfaces de communication

• USB : port série virtuel, commandes ASCII
• RS232 : commandes ASCII
• LAN : API REST
• WLAN : API REST (en option)

Modèles disponibles

• PT501 : fournit un rayonnement à bande étroite avec une largeur de raie < 4 cm⁻¹ dans toute la plage d'accord (2300 – 16000 nm / 4345 – 625 cm⁻¹), taux de répétition 100 Hz

Spécifications

• Plage d'accord : 2300 – 16000 nm
• Énergie d'impulsion de sortie : >200 µJ à 3500 nm, >50 µJ à 10000 nm
• Bande passante : <4 cm⁻¹
• Taux de répétition d'impulsion : 100 Hz
• Résolution d'accord : <0.5 cm⁻¹
• Taille typique du faisceau : ~4 mm
• Divergence du faisceau : <3 mrad
• Stabilité de pointage du faisceau : ≤100 μrad rms
• Polarisation du faisceau : horizontale, >100:1
• Balayage de longueur d'onde : disponible
• Jitter d'impulsion optique : <50 ps (Écart type) déclenchement interne, ~3 ns (Écart type) déclenchement externe
• Délai d'impulsion TRIG1 OUT : Impulsion positive avec délai contrôlable, largeur d'impulsion ~100 ns, délai par défaut ~250 μs avant l'impulsion optique jusqu'à 10 ms
• Taille de la tête laser (L×W×H) : ~520 × 1050 × 272 mm
• Taille de l'unité d'alimentation (L×W×H) : 450 × 450 × 140 mm
• Exigences du secteur : 100 – 240 V AC monophasé, 47 – 63 Hz
• Consommation d'énergie : <0.5 kW
• Température ambiante de fonctionnement : 22 ±2 °C
• Humidité relative : 20 – 80 % (sans condensation)
• Refroidissement : refroidi par air
• Propreté de la pièce : pas pire que la classe ISO 9
