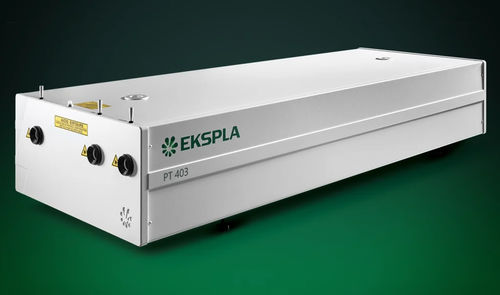

Système laser picoseconde PT403

à état solideaccordablepour spectroscopie

La série PT403 est un système laser picoseconde à longueur d'onde accordable qui intègre un laser à pompe DPSS à taux de répétition de 1 kHz et un générateur paramétrique optique dans un seul boîtier, fournissant une sortie accordable de 210 à 2300 nm dans une unité compacte. Cette conception se traduit par un encombrement presque deux fois plus petit, un temps d'installation plus court, une stabilité améliorée et des avantages substantiels pour l'utilisateur par rapport aux systèmes dotés d'unités laser et OPO séparées. Caractéristiques

• Tonalité : 210-2300 nm
• Tonalité mains libres motorisée
• Haute énergie d'impulsion à des taux de 1 kHz
• Conception à l'état solide pompée par diode
• Largeur de raie étroite : < ; 9 cm-¹
• Contrôle à distance par clavier
• Contrôle par PC
• Impulsion de déclenchement de la caméra en option avec < ; 10 ps rms de gigue
• Fonctionnement clé en main
• Refroidissement par air - une alimentation en eau externe n'est pas nécessaire
• Frais d'entretien réduits

Applications

• Fluorescence résolue dans le temps (y compris les mesures de la caméra streak), spectroscopie pompe-sonde
• Fluorescence induite par laser
• Spectroscopie infrarouge
• Spectroscopie non linéaire : surface-SH, Z-scan
• Autres applications spectroscopiques et d'optique non linéaire

Avantages

• Meilleure stabilité à long terme (par rapport à une disposition où le laser et l'OPO sont dans des unités différentes)
• Sécurité accrue - tous les faisceaux sont dans la boîte
• Temps d'installation plus court
• Encombrement presque deux fois plus petit

Description

• Solution tout-en-un avec tous les composants dans un seul boîtier compact, éliminant les risques de désalignement entre les unités séparées.
• Emploie des solutions testées par l'industrie et le marché pour la fiabilité.
• Le laser à pompe est basé sur le laser Nd:YAG pompé par diode, refroidi par air et verrouillé par mode de la série PL2210 d'Ekspla.
• Outil polyvalent et rentable pour la recherche scientifique en fluorescence résolue dans le temps, spectroscopie pompe-sonde, fluorescence induite par laser, spectroscopie infrarouge, et plus encore.

Contrôle simple et pratique du laser

• Exploitable à partir d'un appareil maître ou d'un PC via USB (VCP, commandes ASCII), RS232 (commandes ASCII), LAN (REST API), ou WLAN (REST API), en fonction de la configuration du système.
• Tableau de commande à distance avec écran rétroéclairé pour une utilisation facile même avec des lunettes de protection laser.

• Interfaces de communication:
  • USB : port série virtuel, commandes ASCII
  • RS232 : Commandes ASCII
  • LAN : REST API
  • WLAN : REST API

Conception

• Parties fonctionnelles:
  • Laser à pompe DPSS à taux de répétition de 1 kHz
  • Générateur paramétrique optique (OPG)
  • Unité de contrôle électronique
• Une seule unité optique fournit une sortie accordable de 210 à 2300 nm.

Options

• Option SF : augmentation de l'énergie dans la gamme 300-409 nm par génération de fréquence de somme (>20 µJ à 340 nm ; énergies d'impulsion ~10% inférieures par rapport au système sans option SF).
• Options -H, -2H, -3H : sorties 1064 nm, 532 nm, ou 355 nm (toute l'énergie est dirigée vers ce port de sortie ; les sorties ne sont pas simultanées).
• Solutions personnalisées disponibles pour des exigences spécifiques.

Ports de sortie

• Port 1 : 1064 / 532 nm
• Port 2 : 210-2300 nm (PT403-SH/SF uniquement)
• Port 3 : 355 nm
• Port 4 : 410-2300 nm

Spécifications / Caractéristiques techniques

• Gamme d'accord de la longueur d'onde de sortie:
  • SH : 210-409 nm (PT403-SH)
  • Signal : 410-709 nm
  • Idler : 710-2300 nm
• L'énergie d'impulsion de sortie:
  • SH : 15 µJ (PT403-SH)
  • Signal : >75 µJ
  • Idler : >25 µJ
• La fréquence de répétition des impulsions : 1000 Hz
• Largeur de ligne : <9 cm-¹ (PT403), <12 cm-¹ (PT403-SH)
• Durée d'impulsion typique : ~20 ps
• Pas de balayage:
  • SH : 0,05 nm (PT403-SH)
  • Signal : 0,1 nm
  • Idler : 1 nm
• Taille typique du faisceau : ~2 mm
• Divergence du faisceau : <2 mrad
• Stabilité du pointage du faisceau : ≤100 μrad rms
• Polarisation du faisceau:
  • SH : horizontal (PT403-SH)
  • Signal : horizontal
  • Idler : vertical
• Gigue des impulsions optiques:
  • Déclenchement interne : <50 ps (StDev) par rapport à l'impulsion TRIG1 OUT
  • Déclenchement externe : ~3 ns (StDev) par rapport à l'impulsion SYNC IN
• TRIG1 OUT : -400 ... 150 ns
• Conditions d'utilisation:
  • Température ambiante : 22 ±2 °C
  • Hygrométrie relative : 20-80% (sans condensation)
  • Modalités d'alimentation : 100-240 V monophasé, 47-63 Hz
  • Consommation électrique : <0,6 kW
  • Service d'eau : refroidi par air
  • Propreté de la pièce : pas pire que la classe ISO 9
