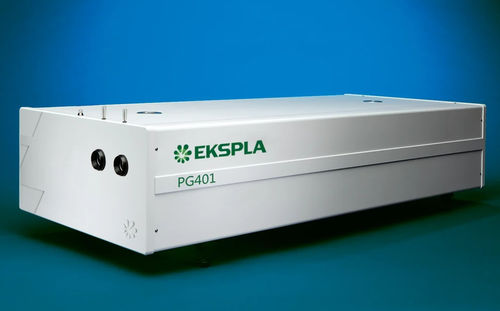

Système laser picoseconde PGx01

ultravioletmoyen infrarougelargement accordable

La série PGx01 est un amplificateur paramétrique optique (OPA) picoseconde à haute énergie et largement accordable, conçu pour des applications de spectroscopie et de recherche avancées. Les générateurs paramétriques optiques à ondes progressives (TWOPG) constituent des sources de lumière cohérente ultra-rapides et accordables couvrant le spectre de l'ultraviolet (UV) à l'infrarouge moyen (IR moyen), ce qui les rend idéaux pour un large éventail d'études scientifiques. Caractéristiques

• Ultra large gamme spectrale de 193 à 16 000 nm
• Haute puissance de crête (>50 MW) adaptée aux applications de spectroscopie non linéaire
• Largeur de raie étroite <6 cm-¹ (pour UV < 9 cm-¹)
• Accord motorisé mains libres dans la gamme 193-2 300 nm ou 2 300-16 000 nm
• Contrôle par PC et commande à distance par clavier

Applications

• Spectroscopie non linéaire : vibrationnelle-SFG, surface-SH, Z-scan
• Expériences pompe-sonde
• Fluorescence induite par laser (LIF)
• Autres applications de spectroscopie laser

Description La série PGx01 se compose de plusieurs modules fonctionnels : un générateur paramétrique optique (OPG), un système de rétrécissement de la largeur de raie basé sur un réseau de diffraction (LNS), un amplificateur paramétrique optique (OPA) et une unité de commande électronique. Le module OPG génère une superfluorescence paramétrique (PS) dont les propriétés spectrales sont déterminées par le cristal non linéaire et varient en fonction de la longueur d'onde. Pour les rayonnements à bande étroite, la sortie de l'OPG est réduite par le LNS à 6 cm-¹ et utilisée pour alimenter l'OPA. L'accord de la longueur d'onde de sortie est réalisé en ajustant l'angle du (des) cristal(aux) non linéaire(s) et du réseau, avec des moteurs pas à pas précis et un contrôle informatisé garantissant une reproductibilité exceptionnelle de la longueur d'onde. La stabilisation de la température du cristal non linéaire assure la stabilité à long terme de la sortie. Des photodétecteurs intégrés surveillent l'énergie de l'impulsion de la pompe pour protéger les cristaux, et l'unité de contrôle émet une alerte si l'énergie dépasse les valeurs prédéfinies. Le système peut être commandé via un dispositif maître ou un PC (USB, RS232, LAN) ou à partir d'un clavier de commande à distance doté d'un écran rétroéclairé, adapté à une utilisation avec des lunettes de protection contre les lasers. Modèles disponibles

• PG401:Gamme d'accord de 420 à 2300 nm, optimisée pour l'énergie d'impulsion la plus élevée dans le spectre visible, adaptée à de nombreuses applications de spectroscopie.
• PG501-DFG:Gamme d'accord de 2300 à 16000 nm, optimale pour les configurations de spectroscopie vibrationnelle-SFG.

PG401-DFG1 Caractéristiques

• La plus large gamme d'accord mains libres - de 420 à 10000 nm

Extension d'accord sans lacune pour PG401

• Gamme d'accord sans lacune 410-709, 710-2300 nm
• Largeur de ligne <18 cm-¹

Spécifications

• Gamme d'accord: 193-16,000 nm (dépendant du modèle)
• Énergie d'impulsion de sortie : >1000 µJ à 450 nm (PG401), >100 µJ à 300 nm (PG401-SH), >50 µJ à 200 nm (PG401-DUV), >200 µJ à 3700 nm et >30 µJ à 10 000 nm (PG501-DFG1)
• Largeur de ligne : <6 cm-¹ (PG401, PG501-DFG1), <9 cm-¹ (PG401-SH, PG401-DUV)
• Max pulse repetition rate: 50 Hz
• Scanning step: Signal : 0.1 nm, Pivot : 1 nm (PG401)
• Taille typique du faisceau: ~4 mm (PG401), ~3 mm (PG401-SH/DUV), ~5 mm (PG501-DFG1)
• Divergence du faisceau: <2 mrad (PG401, PG401-SH/DUV), <0.5 mrad (tous les modèles)
• Profil du faisceau: Homogène, sans points chauds, ajustement gaussien >90%
• Durée de l'impulsion: ~20 ps (typique), 29 ± 5 ps (tous les modèles)
• Dimensions physiques (L x L x H) : 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (autres)
• Température de fonctionnement: 15-30 °C
• Alimentation électrique: 100-240 V AC monophasé, 47-63 Hz
• Consommation électrique: <100 W

Sources de pompe recommandées

• PL2231-50-TH, PL2251A-TH (PG401, PG401-SH, PG401-DUV)
• PL2231-50-SH, PL2251A-SH (PG501-DFG1)

Informations sur les commandes

• Des diagrammes de commande et des détails supplémentaires sont disponibles pour les modèles PG4xx et PG5xx.

Performances et dessins

• Les courbes de réglage des performances et les dessins des dimensions externes sont disponibles pour tous les modèles.

Caractéristiques / Spécifications techniques

• Ultra large gamme spectrale : 193-16 000 nm
• Puissance de crête élevée : >50 MW
• Largeur de raie étroite : <6 cm-¹ (UV <9 cm-¹)
• Accord mains libres motorisé : 193-2 300 nm ou 2 300-16 000 nm
• Commande par PC et clavier à distance
• Énergie d'impulsion de sortie : jusqu'à >1000 µJ à 450 nm
• Durée de l'impulsion : ~20 ps (typique), 29 ± 5 ps
• Taux de répétition max : 50 Hz
• Divergence du faisceau : <2 mrad, <0,5 mrad (en fonction du modèle)
• Profil du faisceau : Homogène, ajustement gaussien >90%
• Température de fonctionnement : 15-30 °C
• Conditions d'alimentation : 100-240 V AC, 47-63 Hz
• Consommation électrique : <100 W
• Dimensions physiques : 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (autres)
