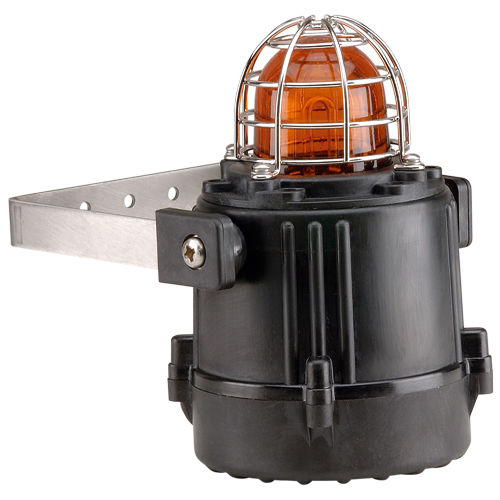

Feu à éclats E2xB05

flashclignotantau xénon

Description
La balise stroboscopique au xénon E2xB05 est conçue pour la signalisation en zones dangereuses et certifiée ATEX Zone 2/22, IECEx et UL/cULs (Classe I Div 2). Elle délivre 5 Joules d'énergie à une fréquence d'éclair de 1 Hz (60 fpm) et est équipée d'un boîtier léger en PRV résistant à la corrosion, adapté aux environnements industriels difficiles.

Caractéristiques

• Grande zone de terminaison pour un câblage facilité.
• Support en U réglable par cliquet en acier inoxydable pour un montage adaptable.
• Protection de dôme en acier inoxydable fournie en standard.
• Tube xénon sécurisé mécaniquement contre les vibrations et chocs.
• Groupe tube xénon remplaçable par l'utilisateur.
• Terminaisons de câble en double (entrée et sortie) pour installations en guirlande.
• Tropicalisation disponible sur demande.
• Option homologation UL Marine.

Spécifications

• Énergie : 5 Joules (5Ws)
• Taux d'éclair : 1 Hz (60 fpm)
• Candela de pointe (calculé) : 500 000 cd ; mesuré (IES) : 34 122 cd*
• Intensité effective (calculé) : 250 cd ; mesuré (IES) : 108 cd*
• Couleurs des lentilles : Ambre, Bleu, Clair, Vert, Magenta, Rouge, Jaune
• Tensions DC : 12Vdc, 24Vdc, 48Vdc ; AC : 115Vac, 230Vac
• Protection IP : IP64 (EN60079-0), IP66 (EN60529) ; NEMA/UL : 4/4X/13
• Boîtier : UL94V0 GRP (PPS) & ABS ; Lentille : dôme en verre borosilicaté avec couvre-lentille prismatique PC
• Entrées de câble : double M20x1,5 ou 1/2" NPT
• Bornes : 0,5–2,5 mm² (20–14 AWG) ; diode de blocage incluse ; EOL en option
• Température de fonctionnement : -20 à +55°C ; stockage : -40 à +70°C
• Poids : 1,48 kg

Consommation de courant

• 12V dc (10–14V) : 520 mA
• 24V dc (20–28V) : 275 mA
• 48V dc (42–58V) : 145 mA
• 115V ac 50/60Hz (±10%) : 80 mA
• 230V ac 50/60Hz (±10%) : 30 mA

Codes des pièces

• Produit : E2xB05 — Balise stroboscopique au xénon
• Tensions/options : AC115, AC230, DC012, DC024, DC048
• Entrées de câble [e] : A/B/C — M20x1,5 & 1/2" NPT ; M20x1,5 & M20x1,5 ; 1/2" NPT & 1/2" NPT
• Matériau du bouchon [m] : N — Nylon
• Support/Garde/Étiquette [s] : options en acier inoxydable 304 A2 ou 316 A4

Agréments

• ATEX : DEMKO 06 ATEX 0421554X
• IECEx : IECEx ULD 14.0012X
• UL/cUL dossier : E245313
• UKCA : UL21UKEX2135X
• Ex EAC : EAC RU C-GB.AA71.B.00273/20

Codage

• ATEX / IECEx : II 3G Ex ec IIC T3 Gc Ta -20°C à +40°C (T2 : +55°C); II 3D Ex tc IIIC T85°C Dc Ta -20°C à +40°C; II 3D Ex tc IIIC T100°C Dc Ta -20°C à +55°C
• NEC / US : Classe I Zone 2 AEx ec IIC T3 Gc Ta -20°C à +40°C (T2 : +55°C); Zone 22 AEx tc IIIB T85°C Dc Ta -20°C à +40°C; Zone 22 AEx tc IIIB T100°C Dc Ta -20°C à +55°C
• CEC / Canada et NEC/CEC Division : Classe I Div 2, Classe II Div 2, Classe III selon détails de certificats

Caractéristiques techniques

• Modèle : E2xB05 — Stroboscope au xénon 5 Joules, 1 Hz
• Applications : Signalisation visuelle en zones dangereuses, usages industriels et marins (selon homologations)
• Points d'intérêt pour l'installateur : doubles entrées câble, grande zone de terminaison, tube xénon remplaçable
