Avertisseur sonore STExC1

fixé à une équerreIP66visuel

Description

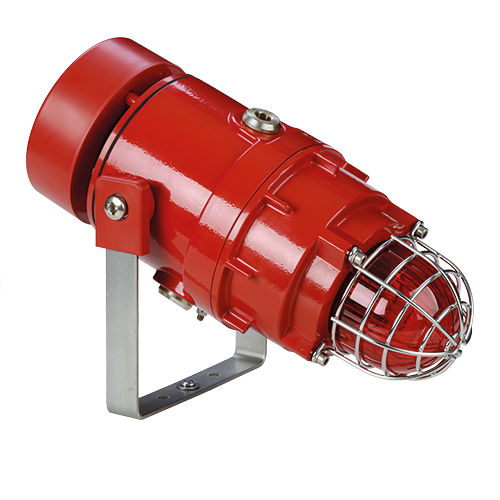

Le STExC1X05R est un avertisseur sonore certifié UL, cUL, IECEx et ATEX combiné à une balise stroboscopique au xénon de 5 Joules, logé dans un boîtier en acier inoxydable 316L approuvé pour la signalisation en zone 1, 2, 21 et 22. Il associe un cornet omnidirectionnel à une balise haute énergie pour fournir des alertes visuelles et sonores pour les installations industrielles, marines et critiques pour la sécurité.

Produit
Sélectionnable parmi 64 tonalités et quatre étages/canaux commutables à distance, le cornet utilise une amplification de classe D pour une forte émission sonore à courant de fonctionnement optimisé. Le joint fileté antidéflagrant, les entrées de câble multiples et les bornes enfichables dupliquées simplifient l'installation et la maintenance. Conforme SIL1 et SIL2 Route 2H selon IEC61508 (2010) en standard.

Caractéristiques

• Niveau de pression acoustique maximal : 113 dB(A) @ 1 m
• Choix de 64 tonalités d'alarme (conforme UKOOA / PFEER)
• 4 niveaux/canaux d'alarme sélectionnables à distance
• Commutation ligne positive ou négative pour unités DC ; ligne commune pour unités AC
• Synchronisation automatique pour systèmes multi-balises et multi-sonores
• Taux de flash stroboscopique sélectionnable : 1 Hz / 1.5 Hz / double flash
• Filtres de couleur de lentille remplaçables sur site (Ambre, Bleu, Clair, Vert, Magenta, Rouge, Jaune)
• Support réglable à cliquet en acier inoxydable 316
• Triple entrée de câbles en standard ; options d'adaptateurs disponibles
• Disponible avec configuration de tonalités et fréquences personnalisées

Spécifications
Klaxon d'alarme :
Sortie maximale : 113 dB(A) @ 1 m +/- 3dB [107 dB(A) @ 10 ft/3 m +/- 3dB]
Sortie nominale : 108 dB(A) @ 1 m +/- 3dB [104 dB(A) @ 10 ft/3 m +/- 3dB]
Nombre de tons : 64 (UKOOA / PFEER)
Nombre d'étages : 4
Portée effective : 125 m / 410 ft @ 1 kHz
Tensions DC : 12 Vdc (11,5–14 Vdc), 24 Vdc (20–28 Vdc), 48 Vdc (42–54 Vdc)
Tensions AC : 230 Vac (220–240 Vac)
Commutation d'étage : Unités DC : négatif ou positif ; unités AC : ligne d'alimentation commune

Balise stroboscopique :
Énergie : 5 Joules (5 Ws)
Taux d'éclair : 1 Hz (60 fpm) ; 1,5 Hz (90 fpm) ; double flash (120 fpm)
Intensité efficace : 143 cd* (mesuré réf. I.E.S.)
Candela de pointe : 46 976 cd* (mesuré réf. I.E.S.)
Couleurs de lentille : Ambre, Bleu, Clair, Vert, Magenta, Rouge, Jaune
Durée de vie du tube : émissions réduites à 70% après 5 millions d'éclairs

Généralités :
Niveau d'intégrité de sécurité : SIL1 & SIL2 Route 2H IEC61508 (2010)
Indice de protection : EN60529 : IP66
Matériau boîtier : Acier inoxydable 316L ; couleur boîtier : Rouge (autres options disponibles)
Bornes : 0,5–2,5 mm² (20–14 AWG) ; bornes enfichables et dupliquées
Entrées de câbles : 3 x M20x1,5 mm (bouchons inclus) ou options adaptateur
Température fonctionnement/stockage : -50° à +70°C (-58° à +158°F)
Humidité : jusqu'à 99% HR
Poids : 7,2 kg (15,87 lb)

Codes pièces & options (aperçu)
Référence de base : STExC1X05 (avertisseur combiné) — suffixe R = cornet radial omnidirectionnel. Codes tensions : DC012 / DC024 / DC048 / AC230. Options d'entrées câble : A = 3 x M20 ; B = 2 x 1/2" NPT ; C = 2 x 3/4" NPT ; D = 2 x M25 ; variantes mono-adaptateur E/F/G. Matériaux bouchons : Laiton / Nickelé / Inox (standard). Support : A4 316 inox standard. Version produit A : IECEx, ATEX, Ex EAC, INMETRO - SIL1 & SIL2. Options : logiciel tonalités personnalisé, configurations d'étages, etc.

Téléchargements & médias
Fiche technique, manuel d'installation, certificats (IECEx, ATEX, UL/cUL, UKCA, SIL), schémas de câblage et dessins 2D/3D disponibles.
