Diffuseur d'alarme sonore avec feu à LED IS-mC1

électroniqueà sécurité intrinsèqueATEX

Description

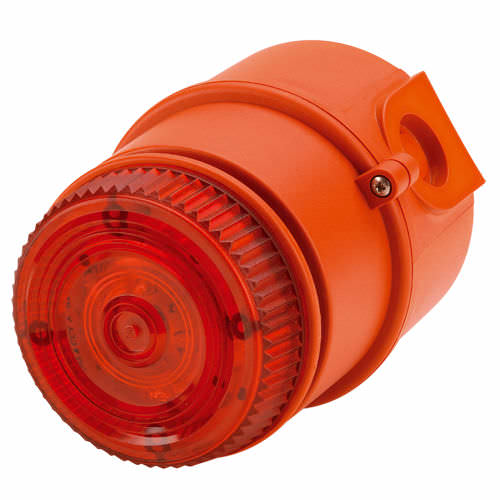

L'IS-mC1 est un sondeur d'alarme compact combiné 100 dB(A) et une balise L.E.D. Une seule barrière Zener ou un isolateur galvanique est nécessaire pour alimenter la sirène et la balise ; alternativement l'unité peut être configurée en mode sondeur seul ou balise seule. Les homologations incluent ATEX, IECEx et GOST‑R pour la Zone 0, ainsi que FM pour Classe I Division 1 / Zone 0.

Caractéristiques

• Protection contre les surcharges d'entrée et le courant inverse
• Résistance de fin de ligne certifiée
• Sortie sonore auto-synchronisée
• La lentille prismatique optimise l'efficacité du L.E.D.
• Disponible avec configurations de tonalité et fréquences personnalisées

Téléchargements (liste de fichiers)
Datasheet: Datasheet.pdf
Manuel d'installation: D251-01-601-IS_Issue_1__IS-mC1_.pdf
ANZEx installation: IS5013_A_IS-mC1AN.pdf
Certificat IECEx: IECEx_SIR_06.0045X_Issue_4_IS-mini_range.pdf
Certificat ATEX: Sira_05ATEX2084X_Issue_9_IS-mini_range.pdf
Certificat FM: FM_CoC_3029125_IS-mini.pdf
Certificat UKCA: CSAE_21UKEX2553X_Iss_0_IS-Mini.pdf
Certificat Ex russe: EAC_EU_C-GB.AA71.B.00273_20.pdf
Permis RTN: RTN_permit_PPC_00-29227.pdf
Certificat incendie Russie: Russian_Fire_Certificate_-GB.25..03286.PDF
Registre maritime Russie: 19.00195.278.pdf
Certificat ANZEx: ANZEx_07.4044X_Issue_0_IS-mini_Range.pdf
Certificat Hong Kong Fire Dept.: HK_FSD_IS-mini.pdf
Déclaration de conformité: DC-011_Issue_J_IS-Mini.pdf
Déclaration UKCA: DC-088_Issue_A_UKCA_IS-Mini.pdf
Dessin 2D (PDF): D251-05-601_Issue_2.pdf
Dessin 2D (DWG): D251-05-601_Issue_1.dwg
Dessin 3D (STEP): D251-05-601-3D_Issue_1.STEP
Schéma de câblage: D5037_Issue_A_IS-mC1.pdf
Dessin plaque signalétique: D251-09-601_Issue_1_IS-mC1.pdf
Images produit haute résolution (TIFF): 1-13-010_IS-mC1-R-A.tif / 1-13-010_IS-mC1-R-B.tif / 1-13-010_IS-mC1-R-R.tif

Spécifications
Sondeur d'alarme :
Sortie nominale : 100 dB(A) @ 1 m ± 3 dB – Tonalité 2* [91 dB(A) @ 10 ft / 3 m]
Nombre de tons : 49 (conforme UKOOA/PFEER)
Nombre d'étapes : 3
Réglage du volume : Max. 100 dB(A) ; Min. 90 dB(A) – Tonalité 2
Portée effective : 40 m / 131 ft @ 1 kHz

Balise L.E.D. :
Source lumineuse : Réseau de 6 L.E.D. haute intensité
Couleurs L.E.D. : Rouge, Ambre, Bleu, Vert et Clair
Modes de flash : Double flash à 2 Hz et 1 Hz
Intensité effective (cd) : 23 cd* (mesuré ref. I.E.S.)

Généralités :
Tension : 16–28 Vdc via barrière Zener ou isolateur galvanique
Courant combiné : env. 30 mA typique alimenté en 24 V via barrière Zener 28 V 300 Ohm
Indice de protection : IP65
Évaluation : Continu
Matériau boîtier : UL94V0 & 5VA FR ABS & PC
Couleur boîtier : RAL3000 Rouge
Fixations : Acier inoxydable
Entrées câbles : 2 x M20 (configurations personnalisées disponibles)
MTBF : 141,63 ans / 1 240 694 heures – MIL‑217
Terminaux : 0,5 à 2,5 mm²
Temp. de fonctionnement : -40° à +60°C
Temp. de stockage : -40° à +70°C
Humidité relative : 90% à 20°C
Poids : 0,44 kg / 0,97 lbs

Codes pièces
IS-mC1-R/[y]
[y] : Couleur LED : A = Ambre / B = Bleu / G = Vert / R = Rouge / C = Clair (LED blanche). Remarque : les unités Bleu et Vert utilisent une lentille Clear.
Combiné ou sondeur seul : Peut être alimenté par une barrière Zener ou un isolateur galvanique certifié dont les paramètres de sortie ne dépassent pas Uo : 28 Vdc, Io : 93 mA, Po : 660 mW
Balise seule : Paramètres max Uo : 28 Vdc, Io : 660 mA, Po : 1,2 W

Agréments

• Certificat ATEX : SIRA 05ATEX2084X
• Certificat IECEx : IECEx SIR 06.0045X
• Agréé FM
• Certificat GOST‑R : POCC GB.JB05.B03365

Tableau des tons (extrait)
49 tonalités disponibles (conformes UKOOA/PFEER). Exemples :
T1 — 340 Hz continu — Stg2: T2 — Stg3: T5
T2 — 800/1000 Hz @ 0,25 s Alternatif — Stg2: T17 — Stg3: T5
T3 — 500/1200 Hz Slow Whoop — Stg2: T2 — Stg3: T5
Configurations nationales ou tonalités personnalisées disponibles sur demande.
