Gyrophare STExB2RT1

à halogène115 Vca12 Vcc

Présentation du produit

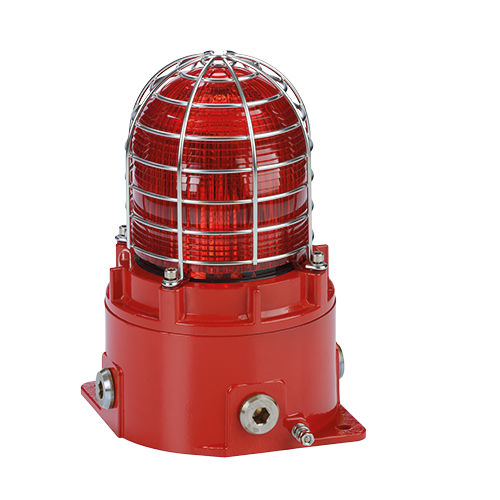

Le STExB2RT1 est une balise tournante halogène antidéflagrante conçue pour les applications de signalisation en zones dangereuses (Zones 1, 2, 21 et 22). Le boîtier en acier inoxydable 316L est résistant à la corrosion et adapté aux environnements industriels exigeants.

Description
Le STExB2RT1 délivre un signal tournant de forte puissance pour une bonne visibilité en présence d'un fort éclairage ambiant. Il est équipé d'un filtre de couleur en PC stabilisé UV remplaçable sur site et d'une lentille en verre borosilicaté à fort impact. Le boîtier 316L intègre un chemin de flamme filetée, quatre entrées de câble M20, des bornes dupliquées pour montage en chaîne et un grand espace de raccordement facilitant l'installation.

Téléchargements (documents disponibles)

• 1-21-180-stexb2rt1_datasheet.pdf
• D199-01-301-IS_Issue_2__STExB2RT1_.pdf
• D199-00-301-IS-RUS_Issue_3_STExB2RT1.pdf
• D199-00-301-IS-IEx_Issue_B_STExRT1.pdf
• IECEx_ULD_16.0017X_005_STEx.pdf
• DEMKO_16_ATEX_1466X_Rev._5_STEx.pdf
• UL21UKEX2019X_Rev.2_STEx.pdf
• IEx20.0156X_R1_STExS_L_B_C_J.pdf
• RU_-GB.%D0%9D%D0%9065.%D0%92.01252_21.pdf
• CCOE_P622994_STExB_S_L_C_J_H.pdf
• 25-06-154202_E25-06-160124_NB0007_STEx.pdf
• TL17013A_STExCP8_IP6X_STEx_IPX6.pdf
• TL24103B_STExB2_IP67.pdf
• DC-070_Issue_H_STEx.pdf
• DC-100_Issue_A_STEx_UKCA.pdf
• D199-05-201_Issue_2.pdf
• D199-06-301_Issue_1.pdf
• D199-09-301_Issue_2_STExB2RT1.pdf
• D254-00-101_Issue_1.pdf
• D254-00-001_Issue_1.pdf
• D217-05-281_Issue_1__STExB2_.pdf

Caractéristiques

• Ampoule halogène 20/25W (G6,35/GY6,35)
• Bouchons d'obturation en acier inoxydable 316 fournis
• Fixations en acier inoxydable et protection incluses en standard
• Filtre de lentille remplaçable en service, stable aux UV
• 4 entrées de câble (latérales : 4 x M20x1.5mm)
• Bornes dupliquées (entrée & sortie) pour montage en cascade
• Boîtier anticorrosion en acier inoxydable 316L

Montages
Le STExB2RT1 peut être fourni en ensemble plaqué associé à un avertisseur sonore type STEx et à des balises supplémentaires (xénon ou LED) de type STEx. Disponible avec ou sans boîtier de jonction Ex d STExJ2.

Spécifications techniques

• Source : Ampoule halogène G6,35/GY6,35
• Puissance : 20W (tensions DC) ; 25W (tensions AC)
• Vitesse de rotation : 180 tr/min (+/-30 tr/min)
• Intensité efficace (cd) : 633 cd (lentille claire à tension optimale)
• Couleurs de lentille : Ambre, Bleu, Claire, Verte, Magenta, Rouge & Jaune
• Tensions DC : 12V dc ; 24V dc
• Tensions AC : 115V ac ; 230V ac
• Durée de vie du porte-lampe : >5,000 hrs
• Indice de protection : IP66/67 (selon EN60529)
• Matériau de la lentille : Verre borosilicaté à fort impact
• Matériau du boîtier : Acier inoxydable 316L
• Couleur du boîtier : Rouge (RAL3000)
• Finition du boîtier : Chromate & peinture poudre ; ISO 12944-6 CX, C5VH & C5H
• Bouchons d'obturation : Acier inoxydable
• Bornes : 0.5 – 2.5mm² (20-14 AWG) ; bornes dupliquées
• Borne de terre : M5
• Surveillance de ligne : Diode de blocage incluse ; EOL Min. 500 Ohm 2W, ou 3k3 Ohm 0.5W ; diode (versions DC) optionnelle
• Volume du boîtier : <2 litres
• Température d'installation : -50° à +70°C (-58°F à +158°F)
• Température de stockage : -50° à +70°C (-58°F à +158°F)
• Humidité relative : 95% (tropicalisation supplémentaire recommandée en cas d'humidité élevée et de températures ambiantes élevées)
• Poids : 6.0 kg / 13.23 lbs
• Consommation nominale : 12Vdc: 1.73 A (+/-10%) ; 24Vdc: 970 mA (+/-10%) ; 115Vac: 216 mA (115-120Vac) ; 230Vac: 111 mA (220-240Vac)
