Feu multifonction GNExB1X05

clignotantà éclatsflash

Présentation produit

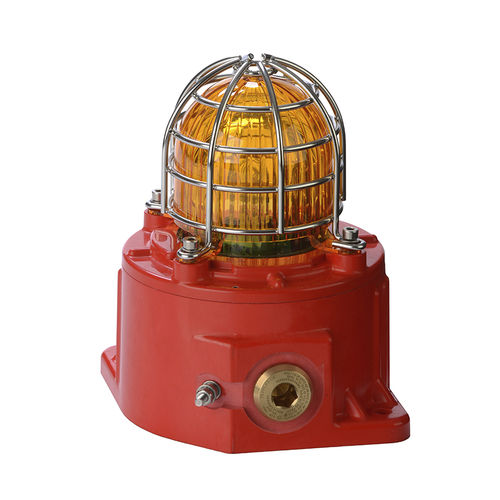

Le GNExB1X05 est une balise stroboscopique au xénon antidéflagrante de 5 joules, homologuée IECEx et ATEX pour les emplacements dangereux. Son boîtier en GRP stable aux UV et sa large plage de température permettent l'installation en Zones 1, 2, 21 et 22 pour la signalisation de sécurité à haute visibilité.

Caractéristiques

• Boîtier antidéflagrant en GRP (polyester renforcé de fibre de verre) stable aux UV
• Indice de protection IP66/67
• Synchronisation automatique pour systèmes multi‑balises
• Versions DC offrant trois vitesses de flash sélectionnables et commande distante de la vitesse
• Tube au xénon remplaçable sur site, fixé mécaniquement contre chocs et vibrations
• Lentille en verre avec garde en acier inoxydable et fixations inox
• Filtres couleur en PC stable aux UV remplaçables (ambre, bleu, clair, vert, magenta, rouge, jaune)
• Double entrée de câble et terminaisons dupliquées pour installations en chaîne (daisy‑chain)
• SIL1 en standard ; capacité SIL2 Route 2H (IEC61508 : 2010)

Spécifications
Énergie : 5 Joules (5Ws)
Taux de flash : DC : 1Hz (60fpm), 1,5Hz (90fpm) & double flash ; AC : 1Hz (60fpm)
Étages d'alarme : unités DC — 2 (schéma double commutable à distance)
Pic candela (calculé à partir de l'énergie) : 500 000 cd
Intensité effective (calculée) : 250 cd
Pic candela mesuré (réf. IES) : 45 449 cd
Intensité effective mesurée (réf. IES, lentille claire) : 117,93 cd
Tensions DC : 12Vdc (10–14Vdc), 24Vdc (20–28Vdc), 48Vdc (42–54Vdc)
Tensions AC : 115Vac (110–125Vac), 230Vac (220–240Vac)
Indice de protection : IP66/67
Boîtier : GRP stable aux UV
Plage de température : -50°C à +70°C
Entrées câbles : 2 x M20 ISO (1 bouchon fourni) ; adaptateurs M25, 1/2" et 3/4" NPT disponibles
Bornes : 0,5–2,5 mm² (20–14 AWG)
Volume du boîtier : < 2 litres
Durée de vie du tube : émissions réduites à 70 % après 5 millions de flashs
MTBF (MIL 217) : DC 1 687 763 h ; AC 2 032 520 h

Consommation
12V dc (10–14V dc) : 437 mA (données d'appel disponibles)
24V dc (20–28V dc) : 254 mA (inrush 1,09 A 5 ms)
48V dc (42–54V dc) : 158 mA
115V ac (110–125V ac 50/60Hz) : 95 mA
230V ac (220–240V ac 50/60Hz) : 54 mA

Codes de référence / Options
Type de base : GNExB1 — Type X05 (balise stroboscopique xénon 5 J)
Codes tension : DC012, DC024, DC048, AC115, AC230
Codes entrées câbles : A = 2 x M20 ; B = 2 x adaptateurs 1/2" NPT ; C = 2 x adaptateurs 3/4" NPT ; D = 2 x M25 ; E/F/G = options adaptateur simple
Matériaux bouchon/adaptateur : B = Laiton ; N = Laiton nickelé ; S = Acier inoxydable
Options garde : inox A4 316 ; accessoires : kit de fixation sur poteau et pare‑soleil

Homologations

• IECEx UL 15.0003X
• ATEX DEMKO 15ATEX1448X
• UKCA UL21UKEX2136X
• TR‑CU Ex EAC
• PESO / CCOE
• INMETRO
• SIL1 & SIL2 Route 2H selon IEC61508 (2010)

Codification

• II 2G Ex db IIC Gb T6 Ta -50°C à +40°C
• II 2G Ex db IIC Gb T5 Ta -50°C à +55°C
• II 2G Ex db IIC Gb T4 Ta -50°C à +70°C
• II 2D Ex tb IIIC Db T110°C Ta -50°C à +70°C

Facteur d'intensité effective selon couleur de lentille
Ambre : 0,70
Bleu : 0,24
Clair : 1,00
Vert : 0,25
Rouge : 0,23
Jaune : 0,93

Caractéristiques techniques

• Modèle : GNExB1X05
• Type : Balise stroboscopique xénon 5 J
• Intensité effective mesurée : 117,93 cd (lentille claire)
• Pic candela mesuré : 45 449 cd (réf. IES)
• Tensions : 10–14Vdc, 20–28Vdc, 42–54Vdc, 110–125Vac, 220–240Vac
• Indice de protection : IP66/67
• Boîtier : GRP stable aux UV ; garde inox A4 316 en option
• Plage de température : -50°C à +70°C
• Poids : 1,5 kg
