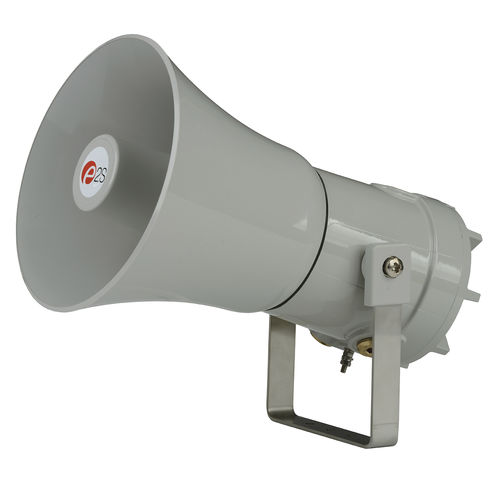

Haut-parleur fixé à une équerre D1xL2F

pour zones dangereusesrobusterésistant au feu

Présentation du produit
Le D1xL2F est un haut-parleur de sonorisation 25 W équipé d'un pavillon évasé rentrant, conçu pour les applications de sonorisation et de signalisation en zones dangereuses. Le boîtier en alliage d'aluminium LM6 de qualité marine est anticorrosion, IP66/67 (Type 4/4X) et convient aux applications antidéflagrantes Class I & II Div 1 et Zone 1, 20 et 21.

Description
Le pavillon évasé rentrant est en thermoplastique ignifuge, résistant aux chocs et remplaçable sur site. Le transducteur utilise un raccord mâle fileté standard 1 3/8"-18. Tous les modèles disposent d'entrées de câble triples et de bornes dupliquées. La grande chambre de terminaison et le couvercle avec joint fileté antidéflagrant facilitent l'installation et la maintenance de routine.

Caractéristiques

• Prises transformateur multiples (options 25/70/100V)
• Support réglable par cliquet en acier inoxydable 316
• Entrées de câble triples et bornes dupliquées
• Boîtier en aluminium de qualité marine avec finition chromatée et thermolaquée (ISO 12944-6)
• Homologations UL 1480 et CAN/ULC-S541 pour systèmes d'alarme incendie et signalisation

Codes produit / Options
Type produit : D1xL2 — D1xL2 25W. Type pavillon : F — Pavillon évasé rentrant. Options : V100 (100V), V070 (70V), V725 (25V/70V), R008 (8 Ω), R016 (16 Ω).
Entrées de câble : A/B/C/D/F/G — configurations M20/M25 et adaptateurs NPT divers ; bouchons d'arrêt fournis (sauf adaptateurs). Matériaux bouchons/adaptateurs : Laiton / Laiton nickelé / Acier inoxydable. Support : inox A4 316 (étiquette équipement optionnelle). Versions produit : A — UL, cUL, IECEx, ATEX, CSFM, INMETRO, DNV ; D — Class II UL/cUL (certaines options transformateur exclues). Configurations standard ou sur mesure. Couleurs : rouge ou gris (couleurs spéciales sur demande).

Homologations

• UL / cUL (Réf. dossier : E230764)
• IECEx (IECEx ULD 19.0008X)
• ATEX (DEMKO 19 ATEX 2141X)
• CSFM (7136-2279:0504)
• UKCA (UL21UKEX2132X)
• INMETRO (IEx 24.0158X)
• DNV (TAA00003KC)

Caractéristiques techniques

• Puissance nominale : 25 Watts RMS
• Niveau SPL version A : 104 dB ±3 dB @ 1W @ 1m (Rose) ; 119 dB ±3 dB @ 25W @ 1m (nominal) ; 123 dB(A) @ 1m à 1,3 kHz (Max)
• Niveau SPL version D : 89 dB ±3 dB @ 1W @ 1m (Rose) ; 98 dB ±3 dB @ 25W @ 1m (nominal) ; 108 dB(A) @ 1m à 1,3 kHz (Max)
• Raccordements 25/70V (version A) : 25W / 12,5W / 6W / 2W / 1W (impédances en fiche technique)
• 70V (option basse impédance) : 25W / 12,5W / 6W / 2W
• 100V : 25W / 12,5W / 6W / 2W
• Basse impédance : 8 Ω ou 16 Ω
• Facteur Q : 3.1 @ 500Hz ; 2.8 @ 1kHz ; 6.4 @ 2kHz ; 13.2 @ 4kHz ; 13.8 @ 8kHz
• Indice de directivité : 4.9 @ 500Hz ; 4.5 @ 1kHz ; 8.1 @ 2kHz ; 11.2 @ 4kHz ; 11.4 @ 8kHz
• Plage de fréquences : 400 Hz à 8 000 Hz
• Surveillance ligne DC : condensateur 2,2µF (transformateur) ; 470µF (basse impédance)
• Protection : EN60529 IP66/67 ; UL50E / NEMA250 : 4/4X/3R/13
• Matériau boîtier : alliage d'aluminium LM6
• Finition : chromatée et thermolaquée — ISO 12944-6 CX, C5VH & C5H
• Entrées câbles standard : 1 × 1/2" NPT & 2 × M20 (adaptateurs filetés disponibles)
• Terminaux : 0,5–2,5 mm² (20–14 AWG), bornes dupliquées
• Goujon de terre : M5
• Volume boîtier : <2 litres
• Température d'installation (version A) : NEC : -55° à +85°C ; CEC/IECEx/ATEX : -55° à +75°C
• Température d'installation (version D) : NEC Class Div : -40° à +70°C ; NEC Class Zone / CEC : -55° à +75°C
• Température de stockage : -55° à +85°C
• Humidité relative : 95% (tropicalisation recommandée en milieux très humides et chauds)
• MTBF (V100/V070/V725) : 630,69 ans / 5 524 861 h (MIL-217)
• MTBF (R008/R016) : 830,22 ans / 7 272 727 h (MIL-217)
• Poids : versions ligne : 4,5 kg ; basse impédance : 4,2 kg
