Centrale de mesure et d'alarme D1xB2LD2

Description

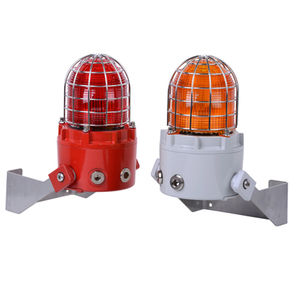

Le D1xB2LD2 est une balise LED multifonctions antidéflagrante approuvée au niveau mondial. Le boîtier robuste de type 4/4X en alliage d'aluminium LM6, résistant à la corrosion et de qualité marine, convient aux applications Classe I/II Div 1, Zones 1, 2, 21 et 22.

Fonctionnalités

• Cinq vitesses d'éclair : 1Hz, 1,33Hz, 2Hz, double et triple frappe
• Synchronisation automatique pour systèmes multi‑balises
• Modes continus haute et basse puissance
• Trois étages/canaux sélectionnables à distance sur versions DC
• Protection en acier inox A4 (316) fournie en standard
• Filtre de lentille remplaçable sur site en polycarbonate stable aux UV
• 4 entrées latérales + 1 entrée pendentif avec bouchons d'arrêt inclus
• Boîtier en aluminium de qualité marine résistant à la corrosion
• Homologation UL Marine

Spécification

• Source : Réseau de 4 LED Cree® haute puissance
• Modes : 1Hz (60 fpm), 1,33Hz (80 fpm), 2Hz (120 fpm), Double frappe, Triple frappe, Steady High, Steady Low
• Intensité efficace (cd) : 338 cd – flash 1Hz ; 174 cd – Steady High
• Couleurs de lentilles : Ambre, Bleu, Clair, Vert, Magenta, Rouge, Jaune
• Tension DC : 24Vdc (18-30Vdc)
• Tension AC : 115Vac (110-120Vac), 230Vac (220-240Vac)
• Appel en courant @ 24Vdc : 1890mA en <0,22ms
• Durée de vie LED : >60 000 heures
• Niveau d'intégrité de sécurité : SIL1 & SIL2 Route 2H (IEC61508:2010)
• Indice de protection : IP66/67 ; NEMA/Type : 4/4X/3R/13
• Matériau de l'objectif : Verre borosilicaté haute résistance
• Boîtier : Alliage d'aluminium LM6 qualité marine, finition chromatée et thermolaquée
• Couleur boîtier : Rouge ou Gris (couleurs spéciales disponibles)
• Entrées câbles : Côté : 2 × 3/4" NPT & 2 × M20x1,5mm ; Pendentif : 1 × 3/4" NPT
• Bouchons d'arrêt : Laiton, nickelé ou acier inoxydable
• Bornes : 0,5–2,5mm² (20–14 AWG) ; 12 AWG âme pleine ; bornes dupliquées
• Goujon de terre : M5
• Surveillance de ligne : Diode de blocage incluse ; options EOL pour versions DC
• Volume du boîtier : < 2 litres
• Température d'installation : -55°C à +80°C
• Température de stockage : -55°C à +80°C
• Humidité relative : 99% – électronique tropicalisée/enrobée
• MTBF DC : 1 865 671 heures (MIL 217)
• MTBF AC : 1 790 510 heures (MIL 217)
• Poids : 3,2 kg

Consommation (nominale)

• 24Vdc (18-30Vdc) : Steady High 240mA ; Steady Low 134mA ; Flash 1Hz 110mA ; Max 500mA ; In-rush 1890mA <0,22ms
• 115Vac (110-120Vac 50/60Hz) : Steady High 95mA ; Steady Low 78mA ; Flash 1Hz 90mA ; Max 180mA ; In-rush 1150mA <12ms
• 230Vac (220-240Vac 50/60Hz) : Steady High 48mA ; Steady Low 37mA ; Flash 1Hz 45mA ; Max 100mA ; In-rush 670mA <12ms

Codes / Informations de commande

• Type produit : D1xB2
• Type : LD2 – Balise LED multifonctions
• Options tension : DC024 / AC115 / AC230
• Options entrées câbles [e] : M / B / E
• Matériau bouchon/adaptateur [m] : B (Laiton), N (Nickelé), S (Inox)
• Matériau garde [s] : 1 (A4 316 Inox), 3 (A4 316 + étiquette équipement), 5 (A4 316 + étiquette + label)
• Version produit [v] : A ou J (variantes de certifications)
• Option produit [o] : 1 (Standard), X (Personnalisé)
• Couleur boîtier [x] : R (Rouge), G (Gris), S (Spéciale)
• Couleur lentille [y] : A, B, C, G, M, R, Y

Agréments

• UL / cUL – Dossier ref : E245313
• IECEx : IECEx ULD 19.0006X
• ATEX : DEMKO 19 ATEX 2009X
• UKCA : UL21UKEX2130X
• CCCEx, TR CU Ex EAC, PESO CCOE, CSFM
• SIL1 & SIL2 conformes à IEC61508 (2010)

Codification (sélection)

• NEC / Classe / Zone : Class I Zone 1 AEx db IIC T5 Ta -55°C à +80°C (T6 jusqu'à +70°C)
• CEC / Ex : Ex db IIC T4 Ta -55°C à +80°C
• NEC / CEC Classe / Div : Class I Div 1 Group ABCD T5/T6 ; Class II Div 1 Group EFG T4
• IECEx / ATEX : II 2G Ex db IIC T5 Gb Ta -55°C à +80°C ; II 2D Ex tb IIIC T95°C Db Ta -55°C à +80°C

Facteur d'efficacité candela par couleur

• Ambre : 0.59
• Bleu : 0.27
• Clair : 1.00
• Vert : 0.51
• Magenta : 0.34
• Rouge : 0.15
• Jaune : 0.85

Modes multifonction (étages)

• Étages : Stage 1 [bord], Stage 2 [à distance], Stage 3 [à distance] (stages à distance sur unités DC uniquement)
• Exemples : Steady High / Flash 1Hz / Triple Strike ; Steady Low / Flash 1Hz / Triple Strike
• Double strike : 150ms on, 150ms off x2, 600ms off ; Triple strike : 150ms on, 150ms off x3, 600ms off
